在由上海有色网信息科技股份有限公司（SMM）主办的2026SMM第三届华南有色金属年会-铝行业上游及加工分论坛上，宁德福浦新合金科技有限公司总经理 郭立亚围绕“高强铝与阳极氧化性能的平衡——6013铝合金在消费电子结构件中的应用优势”的话题展开分享。
01 消费电子结构件的材料要求
极致的轻量化与高强度
01 轻量化：以低密度实现极致便携
铝合金密度约2.7g/cm³，显著低于不锈钢(8.0g/cm³)与钛合金(4.5g/cm³)，在大幅减轻机身重量的同时，仍能提供稳定的结构支撑，是实现消费电子设备轻薄化的核心选材。
02 高强度：构建抗冲击的坚固防线
面对日常跌落、挤压等复杂工况，结构件需具备优异的力学性能。高端旗舰机型中框的抗拉强度要求普遍超过300MPa，其屈服强度与抗冲击性需通过严苛的可靠性验证，以保障内部精密元件的安全。
卓越的美学质感与表面工艺
01 表面处理：镜面级的视觉极致
以阳极氧化为核心工艺，要求表面达到镜面级光亮度，且颜色高度均匀一致、无瑕疵。通过精准的温控与电解液调配，确保批量生产的外观一致性，赋予产品细腻、高级的视觉质感。
02 成型设计：适配复杂的工业美学
材料需具备优异的成型性与加工性，以支撑3D曲面、微缝拼接等复杂外观设计。高延展性与易切削特性，让设计师的创意得以精准落地，实现产品结构强度与美学设计的完美融合。
核心洞察：消费电子结构件的选材，是在“轻量化与高强度”的性能平衡中，同时满足“美学质感与工艺实现”的设计需求，这是高端机型打造差异化竞争力的关键。
耐候与耐磨特性
需适应潮湿、盐雾等复杂环境，具备优异的抗腐蚀能力；阳极氧化膜提供高硬度表面，有效抵御日常使用中的刮擦与磨损，确保产品长期耐用。
热管理与电磁安全
铝合金的高导热性助力芯片高效散热，解决高功耗下的积热问题；金属外壳天然形成电磁屏蔽层，保护内部精密电路免受干扰，同时防止辐射外泄。
商业可行性保障
在满足高性能指标的同时，严格控制材料成本；确保原材料供应链的稳定性与可持续性，平衡技术指标与商业量产需求，为产品市场化提供坚实基础。
总结：材料选择需在性能、安全、成本与供应之间寻求最佳平衡点，以支撑消费电子产品的竞争力。
02 传统铝合金材料的局限性

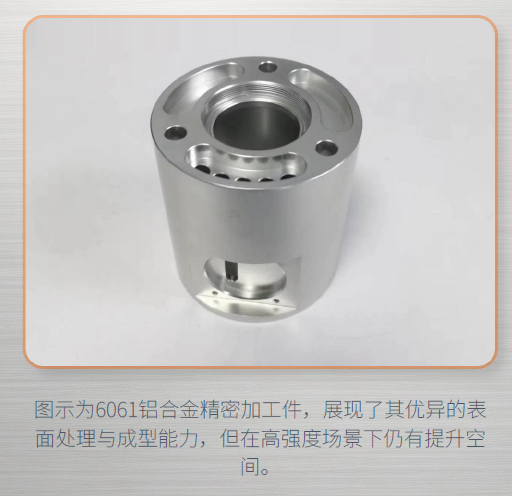

6061铝合金：强度不足的“优等生”
全能均衡的工艺之选
作为经典的Al-Mg-Si系合金，T6状态下抗拉强度约310MPa。其优势在于极佳的阳极氧化性能，可形成光亮均匀的表面，且切削加工性能出色，是消费电子领域应用最广泛的铝合金之一。
高端旗舰的性能瓶颈
随着手机屏幕增大、机身设计趋向极致轻薄，强度不足成为致命短板。其结构刚性难以满足高端机型对跌落防护、抗扭曲变形的严苛要求，无法支撑更激进的ID设计。
7075铝合金：力学强者的“颜值困境”
作为航空级高强度铝合金，其T6热处理态抗拉强度可达572MPa（媲美部分钢材），是制造高承载结构件的首选，但在外观处理上存在难以逾越的短板。

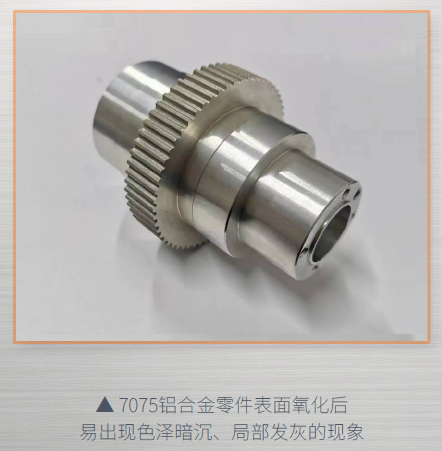

色泽难以调控：
因高锌铜含量，氧化后表面易呈现不均匀的灰黑色，无法实现高质感的亮银或彩色效果。
表面易生瑕疵：
氧化过程中极易产生黑斑、条纹及点状腐蚀，严重破坏产品的外观一致性与美感。
工艺窗口极窄：
对氧化槽液的温度、浓度及杂质含量极其敏感，导致生产良率低，加工成本显著上升。
行业痛点总结：传统铝合金难以兼顾“强度”与“美观”，6061好看但强度不足，7075强度够但外观难控，这正是新型材料的突破口。
03 阳极氧化工艺及锌元素的影响
01 膜层生长机制
铝原子在电解过程中失去电子形成铝离子，与电解液中的氧离子结合，在工件表面原位生成连续、致密的氧化铝薄膜，构建起第一道防护屏障。
02 动态平衡效应
氧化膜的生成速率与电解液的化学溶解速率相互制衡。当两者达到动态平衡时，膜层厚度趋于稳定，这一平衡点决定了氧化层的最终厚度与致密程度。
03 致密双层结构
形成紧贴基体的致密阻挡层，保障附着力；外层为多孔疏松层，为染料提供吸附通道，实现丰富的色彩定制，是功能性与装饰性的完美结合。
04 封孔与性能跃升
通过封孔处理堵塞微孔，隔绝腐蚀介质侵入，同时降低表面粗糙度。这一步骤使铝材的耐磨性、耐腐蚀性和耐候性得到质的飞跃。
工艺价值：阳极氧化是赋予铝合金卓越表面性能的关键工序，不仅显著提升材料的耐蚀性与耐磨性，更为产品提供了丰富的色彩和质感选择，广泛应用于航空航天、建筑装饰及高端制造领域。
01 溶解优先：电解液的“隐形污染源”
锌比铝更活泼，在氧化过程中会率先溶解，释放的锌离子污染槽液，破坏酸碱平衡，导致膜层生长速率紊乱，增加维护成本。
02 结构疏松：防护性能的“致命损伤”
锌离子渗入氧化膜晶界，破坏致密结构，使膜层多孔、易脆，硬度与耐磨性大幅下降，严重时会直接粉化、脱落，失去防护作用。
03 外观瑕疵：表面质感的“颜值杀手”
锌的不均匀溶解会导致表面颜色发灰、斑驳不均，染色后极易出现色差、流痕和斑点，无法满足精密件的高外观标准。
工艺启示：要获得优质的阳极氧化表面，必须从源头严格控制铝合金的锌含量，并针对性优化氧化工艺参数，平衡溶解与成膜的速率。
04 6013铝合金的平衡之道
01 / 无锌化设计：表面美学的保障
遵循 SAE AMS4216C 标准，将锌(Zn)含量严控在0.25%以下，从根源上消除锌对阳极氧化的干扰。这一设计让合金既能保持高强度，又能获得光亮、均匀且耐蚀的氧化膜，完美兼顾了结构性能与表面处理的美学需求。
02 / 多元配比：构建高强度骨架
优化 Cu(0.6-1.1%)、Mg(0.8-1.2%)、Si(0.6-1.0%) 的黄金配比，并引入锰元素。通过多元素的协同作用构建复合强化结构，突破单一强化相的性能瓶颈，实现强度、硬度与加工性能的同步跃升。
通过精妙的成分设计与热处理工艺优化，6013铝合金成功打破了传统铝合金的性能桎梏，在保证高强度的同时，完美兼顾了优异的阳极氧化性能，实现了结构强度与外观质感的双重突破。
6013铝合金是针对行业痛点的创新解决方案，它有效解决了7系合金表面处理困难、以及传统6系合金强度不足的问题，成为航空航天、高端装备及轻量化结构件领域的理想选材。
01 固溶处理：高温溶解与淬冷
将合金加热至530-570℃并保温，使Mg、Si、Cu等元素充分溶解形成过饱和固溶体，随后快速水淬“冻结”溶质原子。这一步骤打破了原子的自然平衡，为后续的时效强化储备了充足的“能量”与物质基础。
02 人工时效：纳米析出与硬化
在160-190℃保温6-12小时，驱动原子重新排列，析出纳米级的Mg₂ Si和Al₂ Cu强化相。这些弥散分布的微小颗粒如同“微观钢筋”，有效阻碍晶体内部的位错运动，从而大幅提升合金的抗拉强度与硬度。
协同效应：成分与工艺的双向奔赴
低锌成分赋予了6013优良的阳极氧化性能与耐腐蚀性，而精准的T6热处理工艺则通过“固溶+时效”的双重作用，将成分优势转化为极致的力学性能。这种“成分调控”与“工艺赋能”的完美结合，让6013铝合金在轻量化、强度与耐蚀性之间找到了最佳的平衡点。
05 6013铝合金的生产控制要点

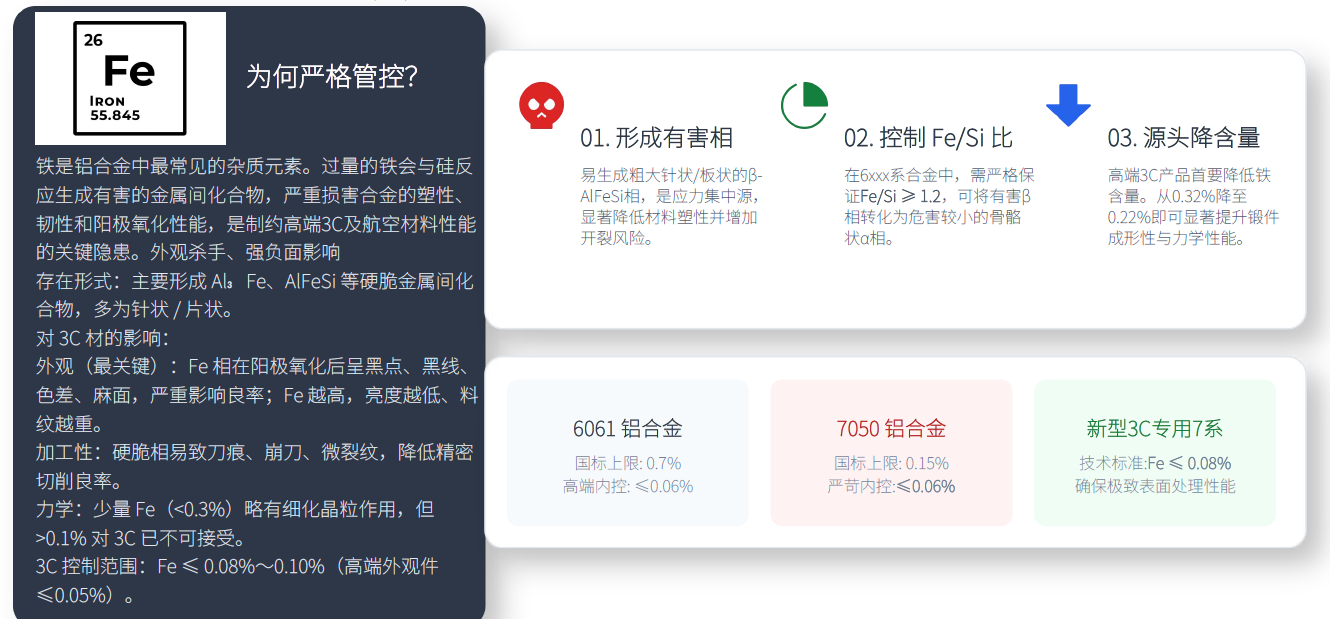

化学成分精准控制：铁 (Fe) —— 主要杂质的严格管控

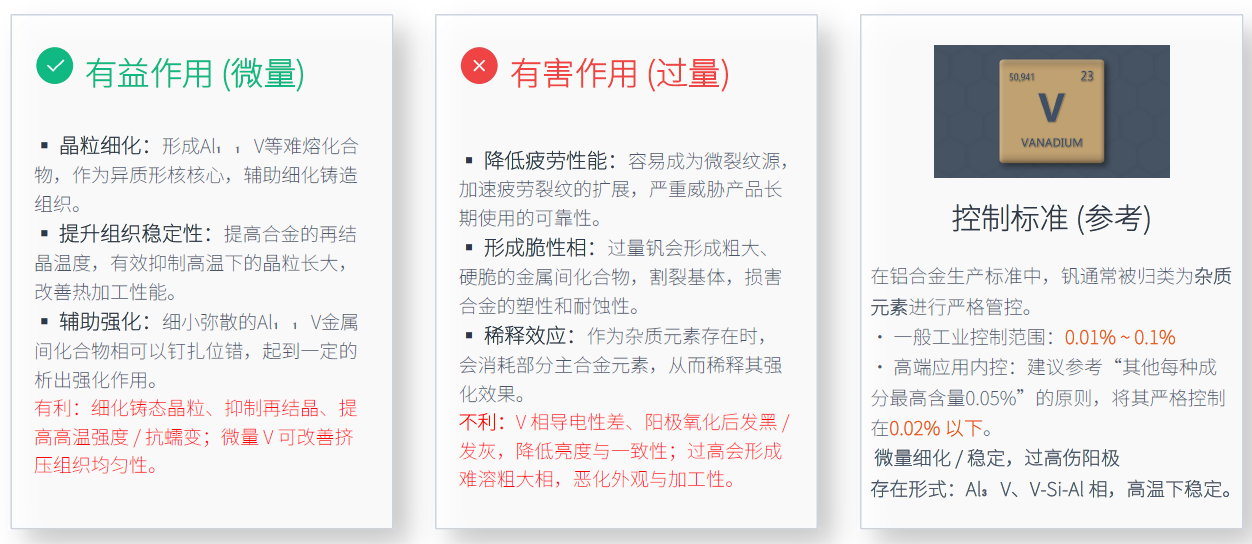

化学成分精准控制：钒 (V) —— 双重角色的精细平衡
化学成分精准控制及合金均匀化控制建议：
原材料控制：
废料控制：建议使用本产品工艺废料，确保化学成分符合严苛的控制要求。并严格控制废料类型（如熔铸铝灰处理回收铝、锯床铝屑、挤压剥皮料、压余等）。
电解铝液/铝锭的选择：使用严格控制化学成分的电解铝或化学元素符合要求的铝锭（一般为85铝或品味更高的铝锭/铝液或高纯铝）。
Si、Cu、Mn、Mg、Zn元素的控制：
Si、Cu、Mn：建议使用电解铝生产的中间合金或高品味铝锭生产的中间合金，严格甄别中间合金中杂质元素的含量（Fe、V、Ti等），谨慎使用再生铝生产的中间合金。在型号选择方面，建议选用合适自身工艺的中间合金（如铝硅20和铝硅50选择，在具备合金化控制能力的前提下可选择铝硅50）。
Mg、Zn：使用纯度高的纯金属。
均匀化控制：
合金化温度：720-750℃，防止高温过烧造成烧损增加和晶粒粗大，严禁超过760℃。
成分均匀性控制：电磁搅拌器的选用，提高成分均匀性和降低烧损，同时控制Mg锭投入时机，避免过早加入造成Mg的烧损或投入过晚造成成分均匀化不满足要求；控制保温炉补料，将熔炼炉转炉前控制成分合格。

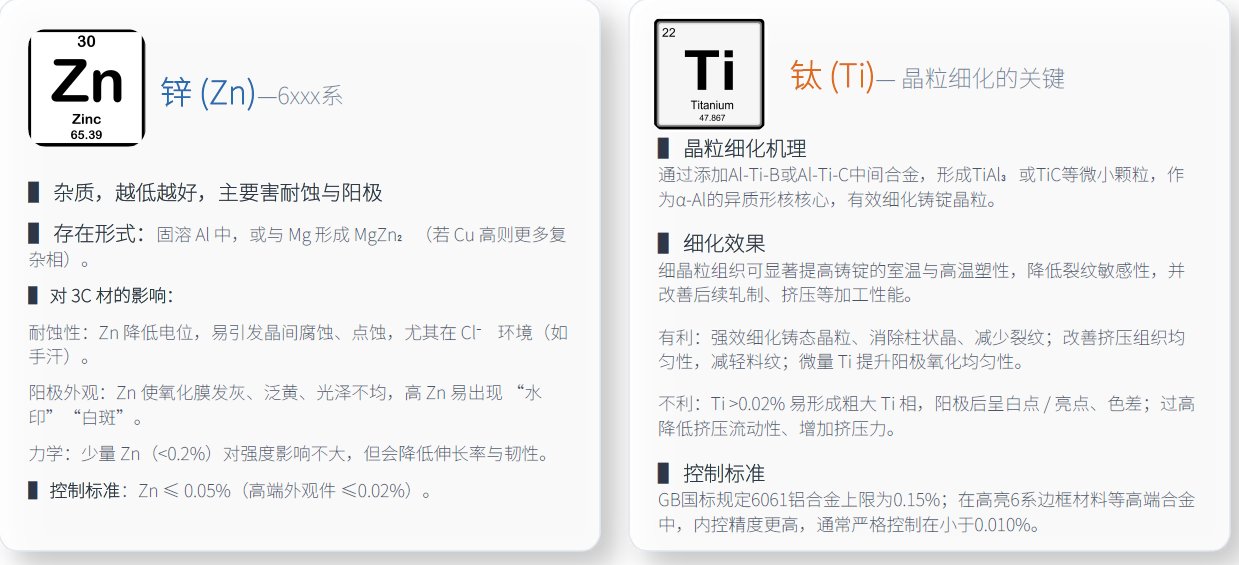

关键元素控制：锌 (Zn) & 钛 (Ti) （6系铝合金6013等）

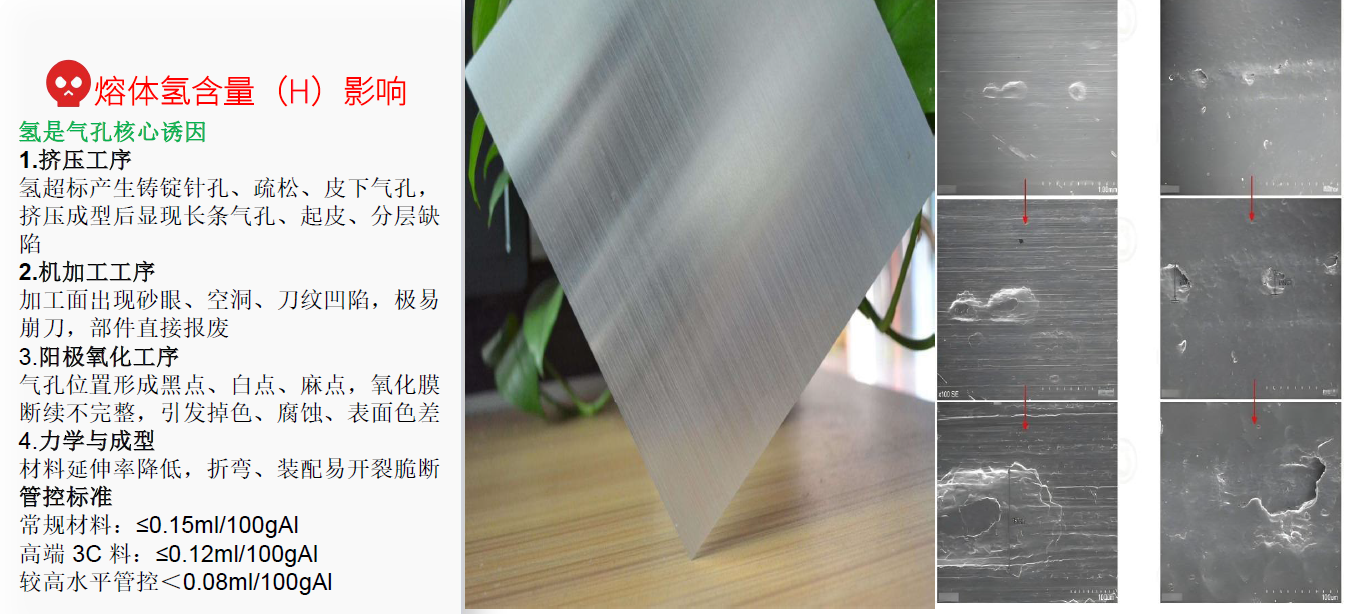

氢含量控制
渣含量影响

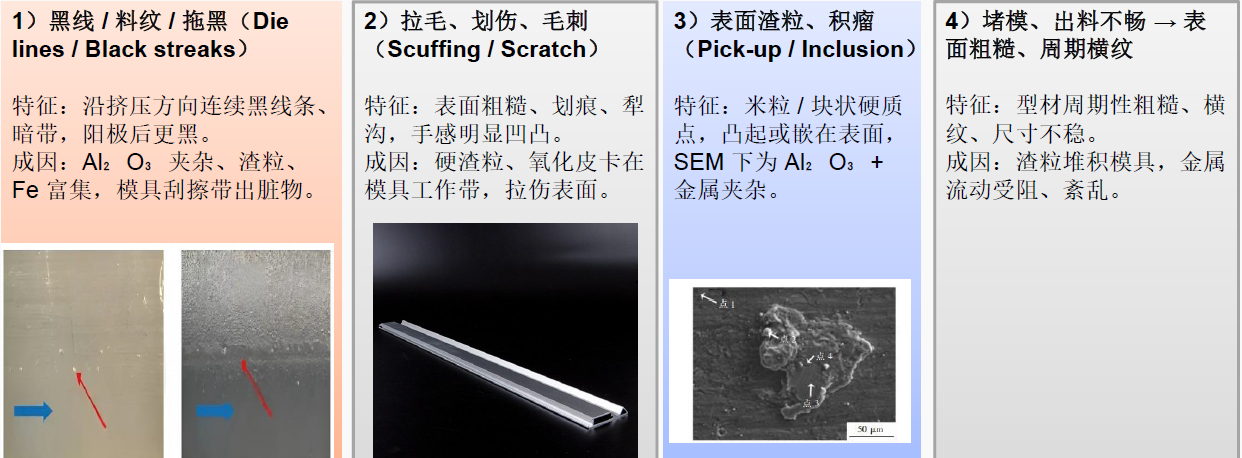

渣含量高的影响：（夹杂、Al₂ O₃ 、硬质点）→ 黑线、拉毛、堵模、黑斑

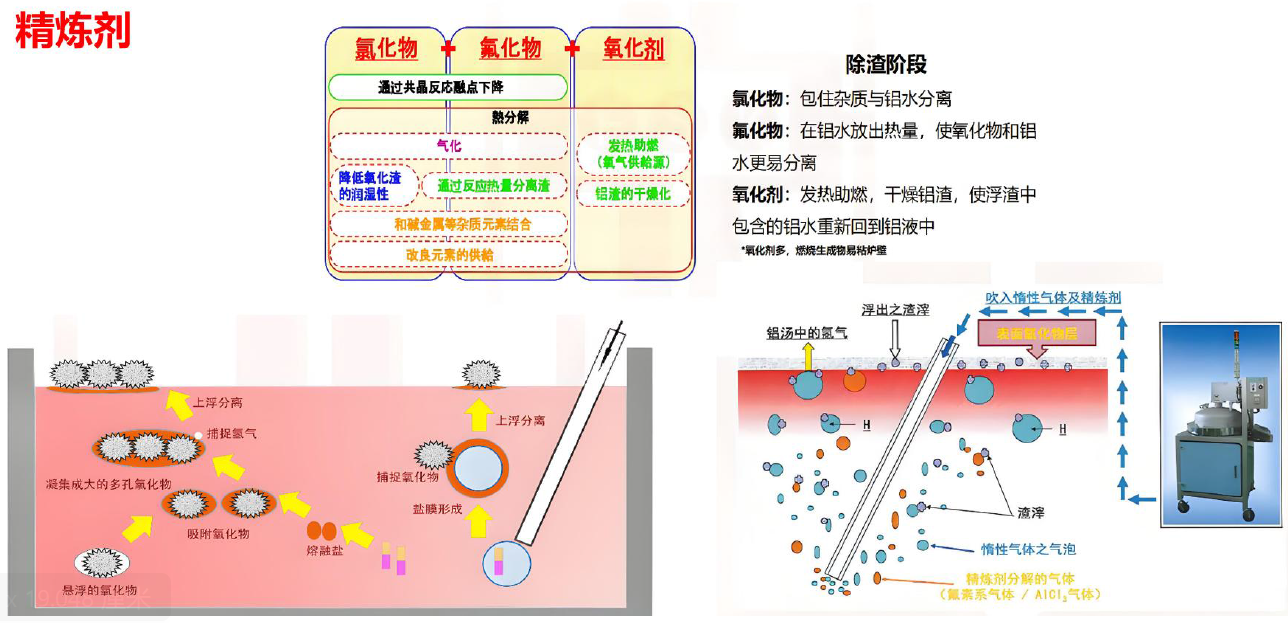

渣含量控制

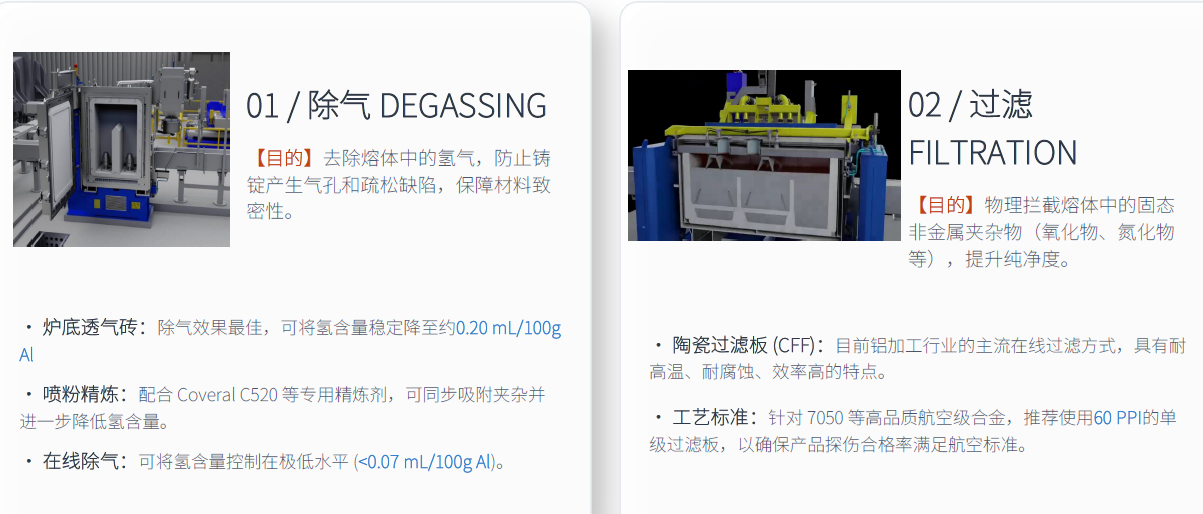

熔体质量控制：源头净化
6013铝合金的生产控制要点
01 固溶处理：高温溶解与淬冷
将合金加热至530-570℃并保温，使Mg、Si、Cu等元素充分溶解形成过饱和固溶体，随后快速水淬“冻结”溶质原子。这一步骤打破了原子的自然平衡，为后续的时效强化储备了充足的“能量”与物质基础。
02 人工时效：纳米析出与硬化
在160-190℃保温6-12小时，驱动原子重新排列，析出纳米级的Mg₂ Si和Al₂ Cu强化相。这些弥散分布的微小颗粒如同“微观钢筋”，有效阻碍晶体内部的位错运动，从而大幅提升合金的抗拉强度与硬度。
协同效应：成分与工艺的双向奔赴
低锌成分赋予了6013优良的阳极氧化性能与耐腐蚀性，而精准的T6热处理工艺则通过“固溶+时效”的双重作用，将成分优势转化为极致的力学性能。这种“成分调控”与“工艺赋能”的完美结合，让6013铝合金在轻量化、强度与耐蚀性之间找到了最佳的平衡点。
6013铝合金的生产控制要点
熔体处理方面：化学成分控制、合金均匀化、熔体净化。
铸造方面：晶粒细化、铸锭表面质量、偏析层逆偏析控制。
均热处理：适用、科学的热处理工艺。
优质的原辅材：原料、中间合金、精炼剂、过滤板、过滤管、氮化硼等。
先进的设备、工装：熔炼炉、保温炉、精炼设备、电磁搅拌器、在线处理设备、铸造机、均热炉、锯床等。
科学的生产工艺：熔体处理工艺、铸造工艺、均热工艺等。
严格的操作管理：工艺执行的检查、监督等。
优秀的团队：研发、工艺、操作、管理等。
06 应用案例
Apple iPhone 15/14 标准版
根据多方权威媒体与供应链信息，苹果在 iPhone 14 及 15 标准版机型中，中框均采用6013-T6 铝合金。这一选择充分证明了该材料在满足严苛质量标准、实现高强度结构与精美外观平衡方面
的卓越能力。
iPhone 15系列以多彩铝合金中框呈现，不仅是视觉上的突破，更是材料科学与工业设计的完美融合，诠释了科技美学的新高度。
品质与性能的双重认可：能通过苹果近乎苛刻的品控体系，印证了其在耐腐蚀性、成型精度与耐用性上的顶尖表现，是高端消费电子的优选材料。
不可替代的成本效益：在保证旗舰级质感的同时，具备更优的成本控制优势，完美平衡了高端体验与性价比，成为标准版机型的理想之选。
高端安卓旗舰机型
头部阵营全覆盖：华为Mate、小米数字Ultra、OPPO Find、vivo X等顶级旗舰系列，均将其作为中框及关键结构的核心选材。
同系高强合金应用：广泛采用与6013性能相当的Al-Mg-Si-Cu系铝合金，兼顾高强度、高韧性与优异的成型加工性能。
轻薄与坚固的统一：在实现极致轻薄机身的同时，保障卓越的抗跌落防护能力，赋予产品极具高级感的金属质感与握持手感
以华为Mate系列为代表，将高强铝合金的工艺美学与防护性能完美融合，打造旗舰标杆。
高端笔记本电脑
在高端笔电领域，6013铝合金凭借卓越的力学性能成为机身外壳的优选材料。它完美平衡了轻量化需求与结构强度，在实现极致轻薄机身的同时，提供出色的抗扭转与抗压能力，为内部精密的主板、屏幕等核心硬件构筑坚实的防护屏障。
极致轻量化：大幅降低机身重量，便携出行无负担，提升移动办公体验。
强韧抗扭转：高结构刚性设计，有效抵御外力冲击与扭曲，保护核心元件。
精致质感：优异的表面处理性能，打造细腻金属触感与高级视觉美感。
市场前景与未来趋势
更高性能合金：研发更强韧、高耐疲劳的铝合金，满足AR/VR、柔性屏等新一代智能终端的严苛结构需求。
一体化压铸：优化合金铸造流动性与成型性，支撑汽车车身大型一体化压铸件的高效生产。
绿色可持续：扩大再生铝应用比例，推动短流程工艺，降低生产能耗与碳排放，实现绿色制造。
国产替代加速：国内铝加工技术不断突破，高端铝合金产品逐步实现进口替代，供应链自主可控性提升。
总结：
01 性能平衡：成功破解了高强度与优良表面处理性能之间的“鱼与熊掌”难题，在保证合金强度的同时，实现了极佳的阳极氧化效果与加工性能。
02 行业痛点解决者：有效解决了7系合金表面处理易发灰、传统6系通用合金强度不足的行业顽疾，填补了高性能中强铝合金的应用空白。
03 高端市场首选：完美契合高端消费电子产品对轻薄化、结构强度与精致美学质感的双重严苛要求，成为旗舰级终端的理想结构材料。
04 未来发展方向：代表了高性能铝合金在5G终端、智能穿戴、无人机及精密装备制造等更多高端领域的轻量化与高强化发展趋势。
总结：6013铝合金不仅是一种突破性能边界的结构材料，更是高端制造追求极致品质与创新理念的核心体现，为消费电子的创新设计提供了坚实的材料支撑。但是生产过程，尤其是熔铸关键环节必须严苛控制。
