4月8日，在由上海有色网信息科技股份有限公司（SMM）和山东爱思信息科技有限公司主办的2026 （第二十一届）SMM CCIE铜业大会暨铜产业博览会——铜基新材料应用论坛上，北京科技大学教授常永勤带来了“耐热高强高导铜合金研发进展”的分享。
耐热高强高导铜合金：
一定温度下具有高强度、高导电/热性能的铜合金
1. 退火态纯铜的再结晶温度为 150-200°C。在高于再结晶温度下长期服役，会发生回复和再结晶，导致软化、强度大幅下降。
2. 导电性： 随着温度升高，纯铜的电阻率增大。
战略地位：支撑轨道交通、新能源汽车、5G通信、半导体封装、核聚变、航空航天等战略性新兴产业发展的关键基础材料，被列入国家智能制造发展规划关键基础材料攻关目录。

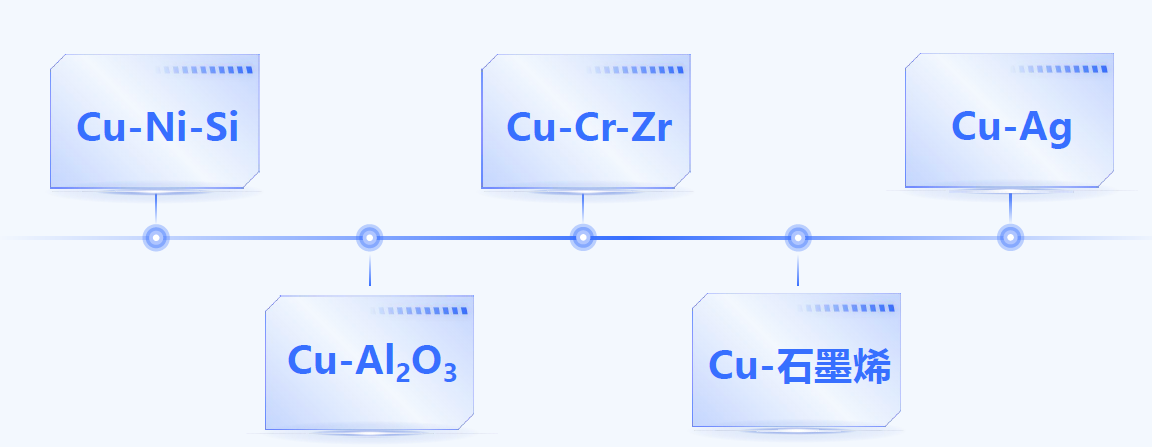

高强高导铜合金主要体系
其对Cu-Ni-Si系、Cu-Cr-Zr系、Cu-Al₂O₃、Cu-Ag系、Cu-Cr-Nb系等进行了介绍。
应用领域：核聚变装置、新能源汽车、高铁接触线、5G通讯、火箭燃烧室、集成电路引线框架、电阻焊电极、连铸结晶器。
瓶颈问题：
核聚变装置：目前热沉用CuCrZr合金已经无法满足20 MV/m2热负荷要求。
电阻焊电极：铝/镁合金焊接飞溅粘损，电极仅 4h 就需更换。
连铸结晶器：常规使用寿命短，仅 6-12 个月。
新能源汽车连接器：连接器使用电流升高，材料发热，无法满足服役要求。
人形机器人高动态关节（如膝关节、手腕等）：反复弯折，电机长时间发热。
集成电路引线框架：微型化要求耐高温，防止形变、软化或熔断。
新兴领域快速发展，对材料性能提出更高要求，创造新增市场空间。
市场规模
其对核聚变领域私人投资、电阻焊电极、连铸结晶器、汽车连接器、电线电缆行业、引线框架、人形机器人的市场规模进行了介绍。

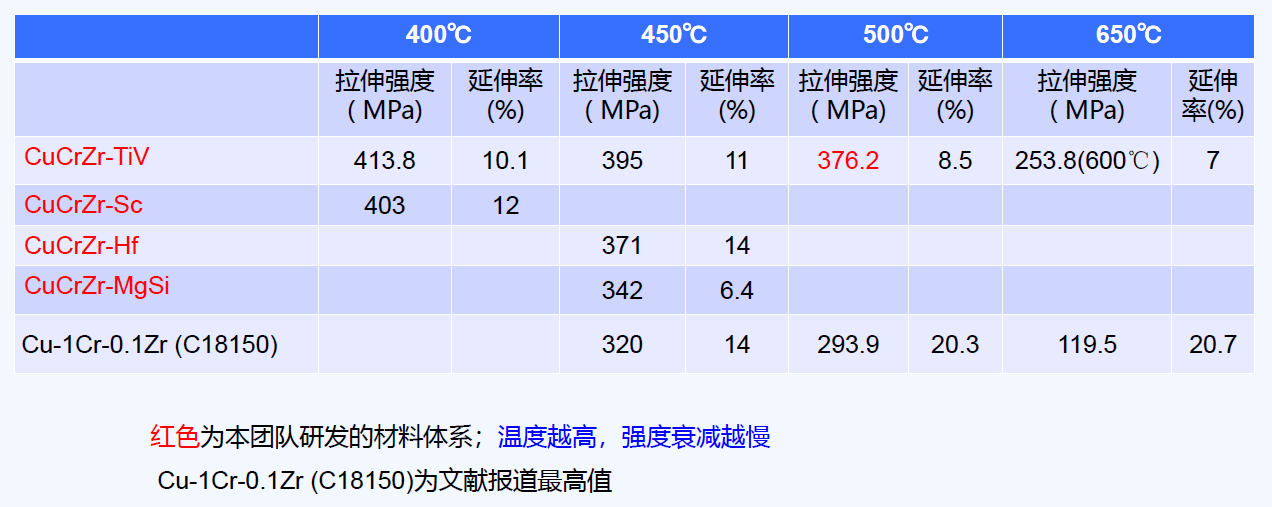

此外，其还阐述了铜合金的高温拉伸强度和伸长率汇总。
金属材料强化机制
电导率取决于电子驰豫时间 τ或平均自由程。任何破坏晶体周期势场完美性的缺陷，都会散射传导电子，从而增加电阻。
固溶原子是对周期性最彻底的、原子尺度的破坏，是最强散射源；
析出相保留了基体通道的周期性，是为弱散射源。

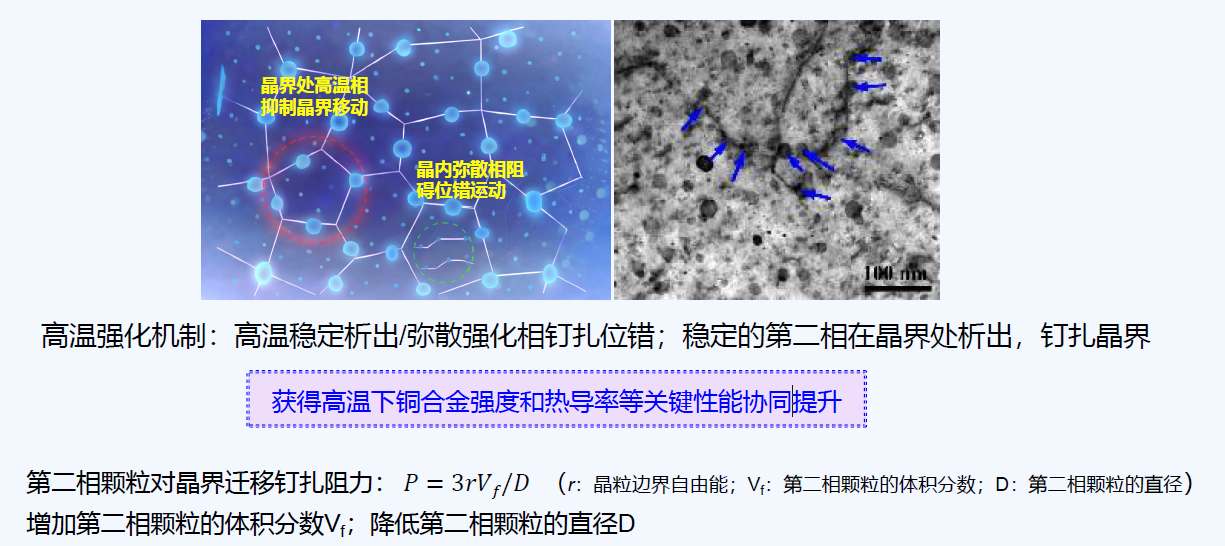

耐热高强高导铜合金设计原则
耐热高强高导铜合金
其对CuCrZr-Sc、Cu-石墨烯（实验室：导电率最高~103%IACS。工程化：95%IACS以上，导热率比纯铜高20%以上。核心价值：保持优异导电性的同时，实现导热率、强度和耐热性的飞跃。主要应用：极端散热场景，如下一代超高频芯片、高功率激光器、航天器电子设备等）、Cu-Al₂O₃-石墨烯（石墨烯与Al₂O₃作用实现强度与导电性的协同提升）等进行了介绍。
CuCrZr丝材
应用领域：人形机器人伺服电机、新能源汽车驱动电机、航空航天与高速轨道交通、高端工业机器人伺服电机等。
市场规模
• 2030年中国人形机器人市场规模约1037.52亿元，全球2035年达万亿元级，用铜成本约1.3%，千亿级市场《2025人形机器人与具身智能产业研究报告》。
• 2026年中国伺服电机市场规模预计达280亿元，机器人伺服电机用导线市场规模60亿元《2025-2030年中国伺服电机行业分析及发展预测报告》。
• 新能源汽车驱动电机用导线市场规模约百亿元，年复合增长率超过30%。（Yole Group）
耐热高强高导铜合金发展与挑战
►析出强化CuCrZr体系：
• 制备挑战：产品一致性、非真空制备；
• 产品均匀性：Cr、Zr与Cu的密度、熔点差异大；Zr氧化烧损；
• 微合金化：TiV、FeTi、Hf、Sc、MgSi等；
• 受限于析出相的热稳定性，天花板低。
►陶瓷相弥散强化Cu体系：
• 制备挑战：致密度、氧含量、弥散相的均匀分布、生产成本高；
• 室温塑性差：内部坚硬的陶瓷类颗粒严重阻碍位错运动，在常温下硬度高、脆性大；
• 界面电阻：界面电阻高是主要瓶颈；陶瓷类颗粒不导电，在界面处发生显著散射，降低导电率。
高强高导铜合金国产化进展：常规中低端产品已实现自主供应，高端高强高导铜合金国产替代空间广阔。
