氧化物电解质体系中石榴石型（LLZO）、钙钛矿型（LLTO）、NASICON型（LATP）的核心差异与特点，帮你清晰区分三类材料：

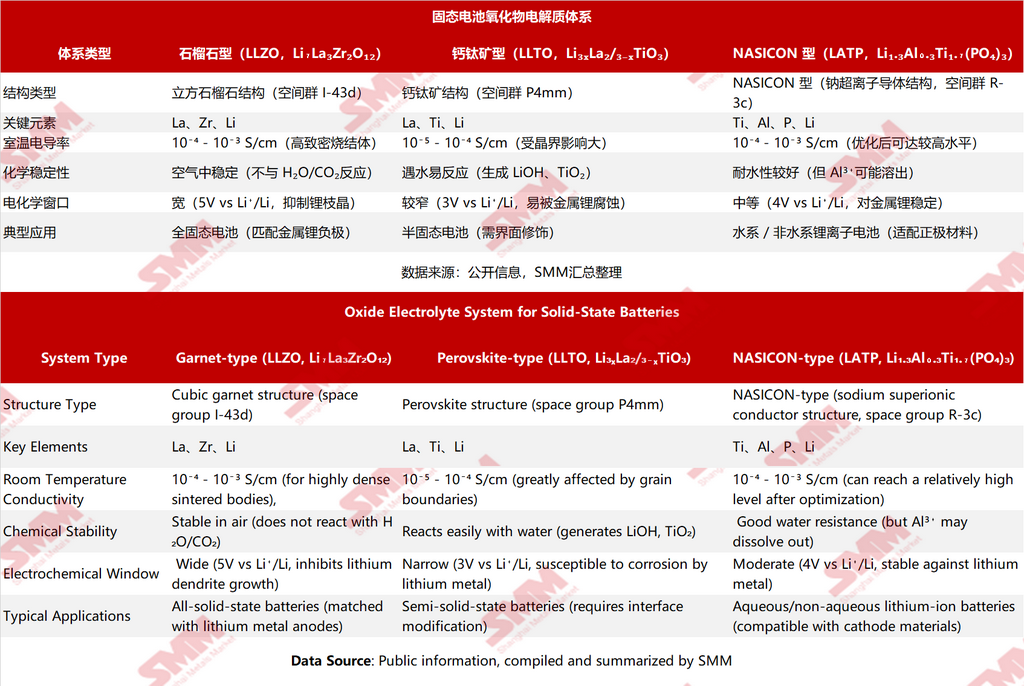

一、基础信息对比表

二、核心差异深度解析
1.结构与离子迁移机制
石榴石型（LLZO）：
立方石榴石结构中，ZrO₆八面体和LaO₈十二面体形成三维框架，锂离子在框架间隙的四面体/八面体的位置间跳跃，迁移路径连续且“各向同性”（无明显方向差异），因此高致密烧结体（相对密度>95%）可实现较高离子电导率。
钙钛矿型（LLTO）：
钙钛矿结构（ABO₃型）中，A位由Li/La占据，B位为Ti。但实际合成中易出现晶界电阻高问题（晶界处锂离子迁移受阻），且锂离子迁移受晶体“各向异性”影响（不同方向电导率差异大），导致整体电导率低于理论值。
NASICON型（LATP）：
NASICON结构（Na₁+xZr₂P₃−xSiₓO₁₂衍生）中，PO₄四面体和TiO₆八面体共顶点连接，形成三维离子通道。锂离子迁移依赖“离子交换”机制（Li⁺与通道内空位结合/解离），Al³⁺掺杂可扩大通道体积、增加空位浓度，从而提升电导率。
2.化学稳定性与界面兼容性
LLZO：表面能稳定存在Li⁺/Li⁰界面（电化学窗口宽至5V），可直接匹配金属锂负极（抑制锂枝晶穿透），且在潮湿空气中不反应（无需手套箱操作），是全固态电池的理想候选。
LLTO：遇水会发生水解反应（Li₃xLa₂/₃₋ₓTiO₃+H₂O→LiOH+TiO₂+La(OH)₃），导致表面形成绝缘层，大幅增加界面电阻；同时，与金属锂接触时易被还原（Ti⁴⁺→Ti³⁺），需通过Al₂O₃涂层等修饰界面。
LATP：耐水性优于LLTO（但长期浸泡仍可能溶出Al³⁺），与正极材料（如LiFePO₄）兼容性好，但与金属锂负极接触时，Li⁺会还原P⁵+（形成Li₃P等绝缘相），因此不适配金属锂负极，更适合与石墨等“非锂金属”负极搭配。
3.制备难点与工艺控制
LLZO：需解决高温烧结开裂问题（Li挥发导致成分偏析），通常采用两步烧结法（先高温合成再低温致密化）或引入烧结助剂（如Li₂CO₃），同时需控制Zr/La比例（Zr过量可稳定立方相）。
LLTO：易生成杂质相（如La₂Ti₂O₇），需严格控制合成温度（~1000℃）和气氛（惰性氛围防Ti还原）；且晶界电阻高，需通过纳米晶化（如溶胶-凝胶法制备纳米颗粒）或晶界修饰（添加Li₃BO₃）降低电阻。
LATP：关键在于Al³⁺掺杂均匀性（影响通道空位浓度），溶胶-凝胶法可实现原子级掺杂，但成本高；传统固相法需精准控制烧结温度（~900℃）和时间，避免TiO₂相分离。
4.应用场景与技术瓶颈
LLZO：适配全固态金属锂电池（如丰田、宁德时代的研发方向），瓶颈是烧结成本高（需高温致密化，能耗大）和与正极的界面电阻（需涂层修饰，如LiNbO₃）。
LLTO：因界面稳定性差，更适合半固态电池（与液态电解质复合，降低界面电阻），但金属锂负极适配性差，限制了其在高能量密度电池中的应用。
LATP：已在水系锂离子电池（如储能电池）中试点应用（利用耐水性），但与金属锂负极的兼容性问题，使其难以进入高能量密度固态电池赛道，更多作为“辅助电解质”（如与聚合物复合）。
三、总结：三类氧化物电解质怎么选？
追求高安全+金属锂负极→选LLZO（化学稳定、抑制锂枝晶，适合全固态电池）；
低成本半固态电池试点→选LLTO（原料便宜，但需解决界面问题）；
水系/非锂负极电池→选LATP（耐水性好，适配传统正极）。
四、企业布局氧化物电解质电池的情况
赣锋锂业：拥有多元化固态电池技术路线，涵盖氧化物、硫化物、聚合物等，其氧化物固体电解质LLZO及LATP室温离子电导率分别可达1.7mS/cm和1.4mS/cm。研发的5微米超薄氧化物电解质膜有效降低界面阻抗，降幅达40%。重庆基地5GWh混合固液电池已投产，全固态电池能量密度超500Wh/kg，计划2025年量产全固态电池，配套东风岚图车型等。
鹏辉能源：2025年3月完成第一代氧化物全固态电池产品开发，能量密度目标达300Wh/kg以上，采用三明治结构方案改善界面接触问题，预计2026年建立产线并批量生产。其氧化物固态电池成本仅比液态电池高15%，常州量产线已落地，-20℃放电保持率达92%，适配五菱缤果等车型。
上海洗霸：国内唯一实现LLZO氧化物电解质吨级量产的企业，良品率高达98%，2025年产能扩充至2000吨/年，为比亚迪刀片固态电池项目配套，成本较硫化物路线低40%。多形态固态电解质粉体材料采用氧化物技术路线，部分产品已应用于消费电池领域。
南都电源：2025年4月发布离子电导率高达10⁻³S/cm的氧化物储能固态电池，783Ah超大容量储能固态电池能量密度等具体参数暂未明确。
贝特瑞：2024年开始吨级出货氧化物固态电解质产品，室温离子总电导率达到5×10⁻⁴mS/cm以上。
金龙羽：2025年4月公告拟在惠州投资建设固态电池关键材料量产线项目，建设周期预计12个月，不超过三年，其固态电池技术以氧化物电解质体系为核心。
中汽创智：已具备电解质的公斤级制备能力，室温离子电导率达到0.7-1.0mS/cm。
德尔股份：聚焦氧化物电解质路线，兼顾聚合物与硫化物技术储备。2025年6月启动湖州中试线建设，投资3亿元，计划年底建成并具备初步产能，后续规划1GWh量产线。2023年通过日本第三方安全测试，2025年展示第二代产品，能量密度260Wh/kg，第三代目标400Wh/kg。
清陶能源：采用氧化物+聚合物复合电解质，改善界面接触问题，计划2028年推出全固态电池。半固态电池能量密度达350-400Wh/kg，已装车蔚来ET7，台州基地2025年投产，产能10GWh。
中创新航：2024年8月推出“无界”全固态电池，能量密度达430Wh/kg，容量超50Ah，采用氧化物技术路线，2027年小批量装车验证。
卫蓝新能源：2026年实现半固态电池量产，通过针刺测试验证安全性，采用氧化物+聚合物技术路线，2027年实现全固态电池量产。
辉能科技：2024年固态能量密度提升至350-390Wh/kg，2025年后逐步正负极采用富锂锰基、锂金属/无负极替代，实现最高480Wh/kg能量密度，采用氧化物+聚合物复合路线。
蜂巢能源：已开发第一二代果冻电池，2024年7月发布氧化物+聚合物复合固态电解质专利，采用氧化物+聚合物技术路线。
冠盛股份：
2026年继续推进固态电池和半固态电池的研发，温州厂房预计2026年年中达产，年底部分投产，采用氧化物+聚合物技术路线。
太蓝新能源：研究出世界首块车规级120Ah氧化物+聚合物复合固态电池，能量密度达720Wh/kg，预计2025年完成原型验证和体系开发、2026年通过小批量生产持续验证、2027年实现批量生产和新能源汽车示范应用。
国轩高科：氧化物+聚合物半固态能量密度达360Wh/kg，配套车型实现续航里程超1000km，2025年启动装车验证。
氧化物固态电热化学稳定性强，机械强度高，易与电极匹配，环境稳定性好，但离子电导率相对较低，界面阻抗有待进一步降低。而硫化物固态电池离子电导率高，与电极材料界面接触性能好，理论能量密度高，但对水和氧气敏感，制备和存储条件苛刻，成本较高。
氧化物路线的固态电池推进速度可能落后于各就其位高电导率和能量密度的硫化物路线的固态电池。

说明：对本文中提及细节有任何补充或关注固态电池的发展时，随时联系沟通，联系方式如下 ：

电话021-20707860（或加微信13585549799）杨朝兴，谢谢！
