在由上海有色网信息科技股份有限公司（SMM）主办的2026SMM第三届华南有色金属年会-铝熔铸及再生分论坛上，郑州利孚新材料有限公司总工程师 李沅锦围绕“钛铝陶瓷新材料助力 铝工业高效发展”的话题展开分享。

熔铝炉耐火材料使用现状

现场浇注料工艺流程繁琐、不稳定

浇注料在使用过程中出现的易磨损、使用寿命不稳定，现场施工工艺稳定性占一半因素。

烘烤周期较长

浇注料使用前或使用过程中的裂纹、炸裂问题，烘干、烘烤曲线执行占另一半因素。同时较长的烘烤周期会降低炉子运转率。

钛铝陶瓷材料在熔铝行业的应用

1、炉门槛的应用

相比传统浇注料，使用寿命可提升2～3倍，施工时间减少50%。

2、炉门框的应用

使用寿命大于3年，可替代四周护铁，不会烧损冒火，施工时间减少50%。

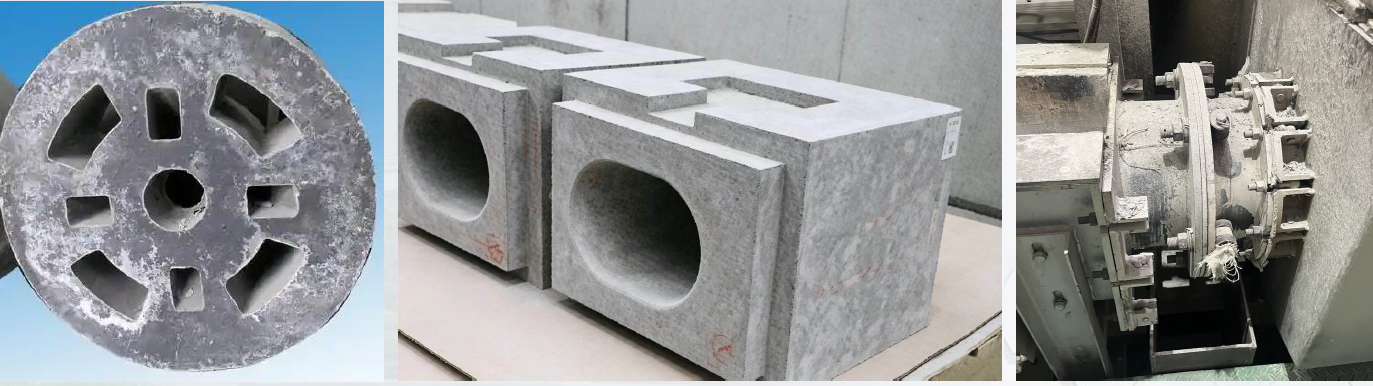

3、熔池预制件的应用

相比传统浇注料，使用寿命可提升1.5～2倍，维修时间可缩短至7天。

4、扒渣器的应用

相比钢制扒渣耙，使用寿命可提升2-3倍。

5、熔铝炉顶、燃气枪保护管的应用

相比传统浇注料，使用寿命可提升2～3倍。

6、溜槽制件的应用

相比传统材质，使用寿命可提升1.5～2倍。

7、其他部位的应用

相比传统浇注料，使用寿命可提升2～3倍。

8、感应坩锅炉的应用

相比传统现场施工捣打料，使用寿命超过6个月。

9、回转炉的应用

相比传统现场浇注料施工，使用寿命超过2年，施工时间减少50%。

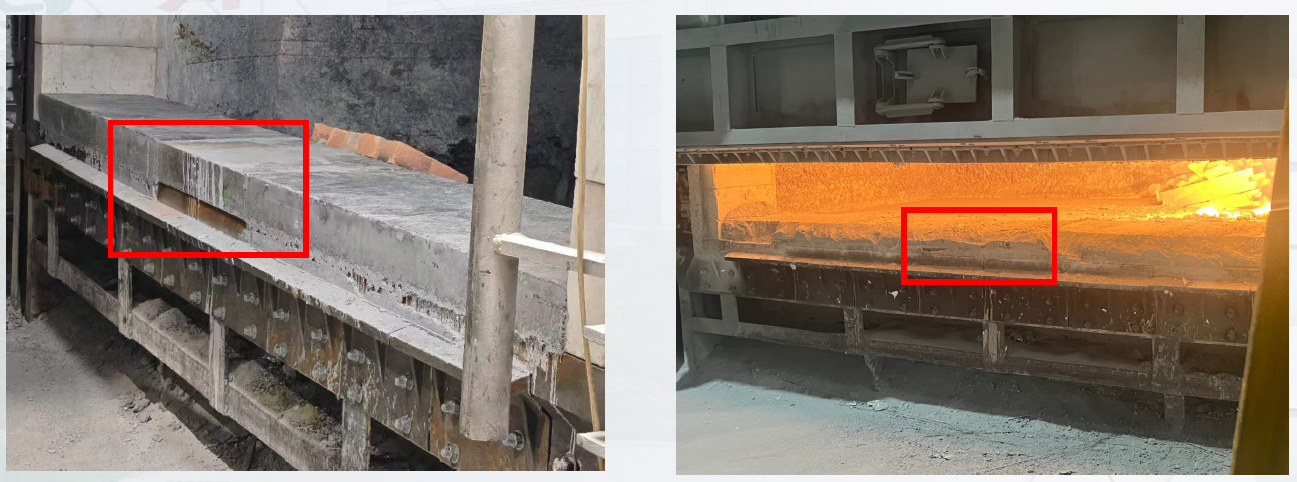

经过实际应用，使用在炉门槛中间位置6个月，仅边角有些破损。

炉门槛更换预制件，拆除、安装再次投入使用仅需5天。

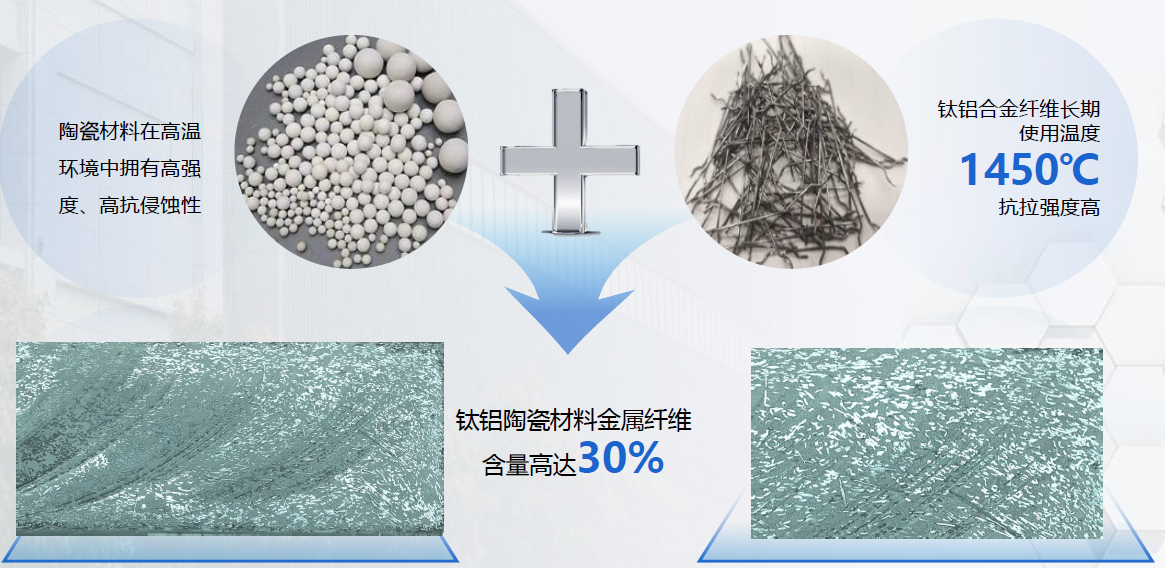

钛铝陶瓷材料组份

钛铝陶瓷材料纤维优势

经过1400℃高温，1号钛铝合金纤维韧性、强度没有降低。2号试样使用的446#钢纤维已经氧化，失去了增韧作用，同时体积膨胀后造成了浇注料开裂。

钛铝陶瓷材料力学性能优势

1100℃水冷14次后，钛铝陶瓷材料抗折强度38MPa，持续加压韧性比普通浇注料高5倍以上。

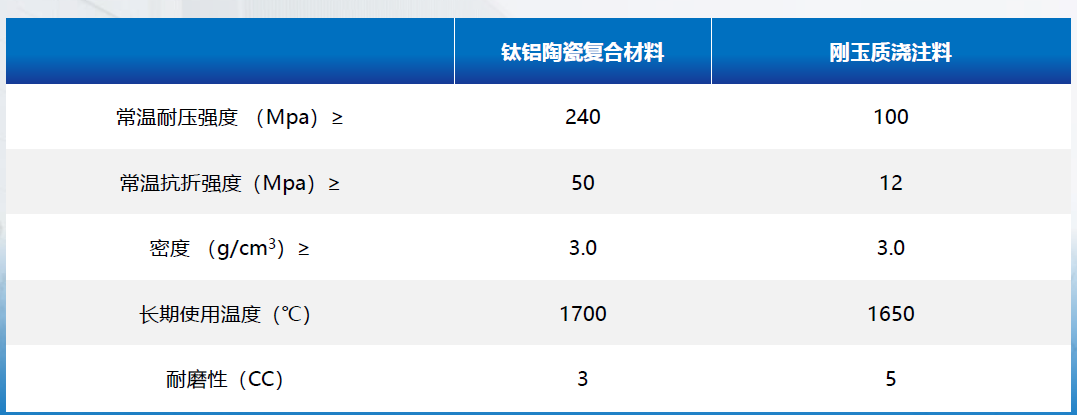

钛铝陶瓷材料理化指标优势

工艺流程（设计）

收集客户的数据后，由法国TRB进行设计、力学分析

工艺流程（模具加工）

法国TRB安排技术人员参与每次模具、产品加工流程

工艺流程（恒温恒湿环境）

整个加工、养护过程在恒温恒湿空间内完成

工艺流程（标准流程养护、烘烤）

使用智能化的设备按标准流程进行烘干、烘烤

---
