在由上海有色网（SMM）主办的2026 亚洲电池材料合作论坛（韩国站）-电池材料前沿技术发展论坛上，韩国科学技术院 特性分析数据中心 责任研究员 / 测量分析协议事业团团长 Jae-Pyoung Ahn围绕“高镍三元：安全痛点、热失控防控与量产良率提升方案”的话题展开分享。
为何电池火灾是一种不同的火灾 ？
在原子尺度上，燃料和氧化剂共存于单个电池内部——电池自带氧气供给。
为何电池起火是一种不同的火灾
燃料与氧化剂在原子尺度共存于同一电芯内——电芯自带氧气供给。
高温
T > 800 °C
正极释放的晶格氧氧化电芯内的电解液。切断外部空气无法阻止反应。
迅速
数秒至数十秒
自加热加速反应，产生更多热量——阿伦尼乌斯驱动的正反馈。超过临界温度后反应不可逆。
难以扑灭
反复复燃
水仅冷却表面；内部反应热依然存在。数小时至数天后复燃及电芯间蔓延十分常见。
对材料设计的启示
仅靠不可燃电解液并不足够。若不抑制晶格氧释放，氧化剂仍留在电芯内部。氧释放抑制（结构）与燃料削减（电解液）必须协同设计，不可取舍。
论点：火灾并非意外——它是材料退化的终端阶段。预防在材料和电芯设计阶段就已决定；BMS和冷却只是最后一道防线。
事故率在改善——单次事件的规模却没有
电动汽车起火数量随保有量增长而上升，但单车起火率与燃油车相当。电网储能方面，故障率大幅下降，而单次事件能量已增至GWh级别。
单位概率已改善；单次事件后果并未改善。风险管理已从“多久发生一次”转向“规模多大、蔓延多远”。
停车场统计数据的真实含义：无外部负载下起火排除了滥用作为触发因素。能量必然来自早期运行中逐渐发展的内部短路——即来自累积的材料劣化，而非事件本身。这就是为何事后结构与界面分析，而非事故统计，才能找到根本原因。
火灾机制与BMS
每种衰减模式都可归结为两个轴之一（电阻与温度）
无论何种材料，衰减最终要么导致电阻升高（局部发热），要么导致起始温度降低（提前起火）。按轴分类对策，才使它们具有可比性。
热失控——火灾是链式反应的终点

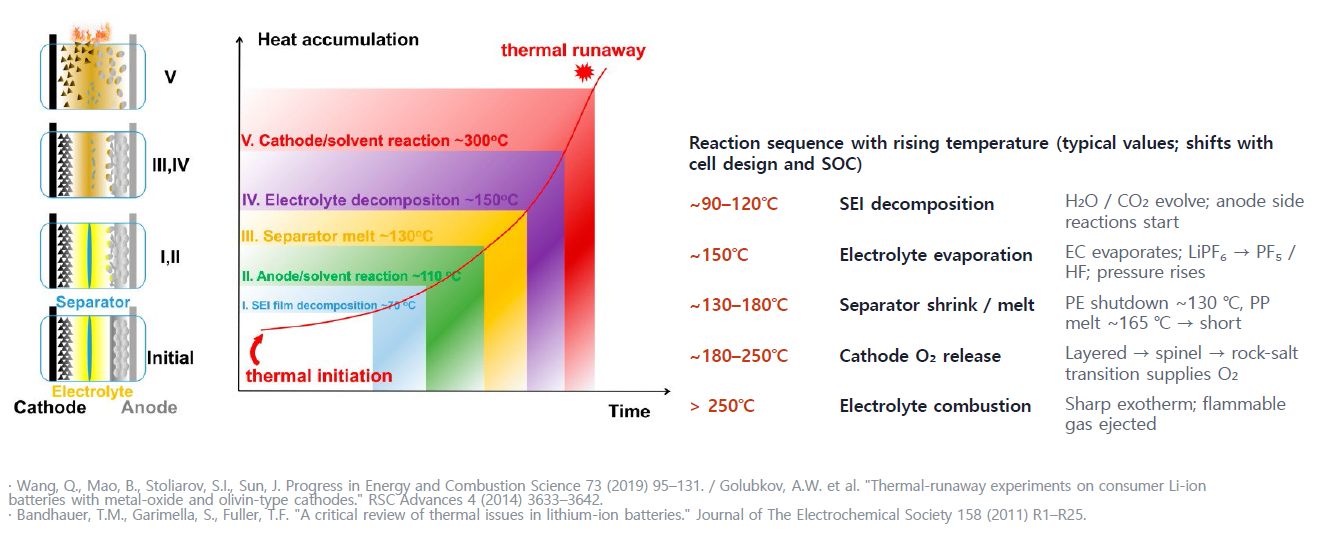

并非单一反应：SEI分解→负极-电解液→隔膜熔化→正极O₂释放→燃烧
过充与过放——同一终点
过充→过度脱锂与析锂；过放→铜溶解——两者最终均导致内部短路
多层防御——抑制·延迟·遏制
材料降低概率，系统争取时间，结构限制损害——三层串联，而非替代
第1级 · 电芯 抑制
正极掺杂/包覆、SEI添加剂、陶瓷涂覆隔膜、安全阀（CID/PTC）
第2级 · 模组 延缓
防火墙（云母/气凝胶）、电芯间距、定向泄放通道、冷却通道
第3级 · 电池包/系统 遏制
BMS多重传感（电压、温度、绝缘电阻）、液冷、自动抑制、冗余断路器
第4级 · 安装 限制蔓延
地下/封闭空间的选址规则、湿式喷淋、退让距离、应急手册
设计目标——从电芯热失控到相邻电芯蔓延的时间（逃生/消防响应）
阴极材料
高镍以牺牲热稳定性为代价换取产能

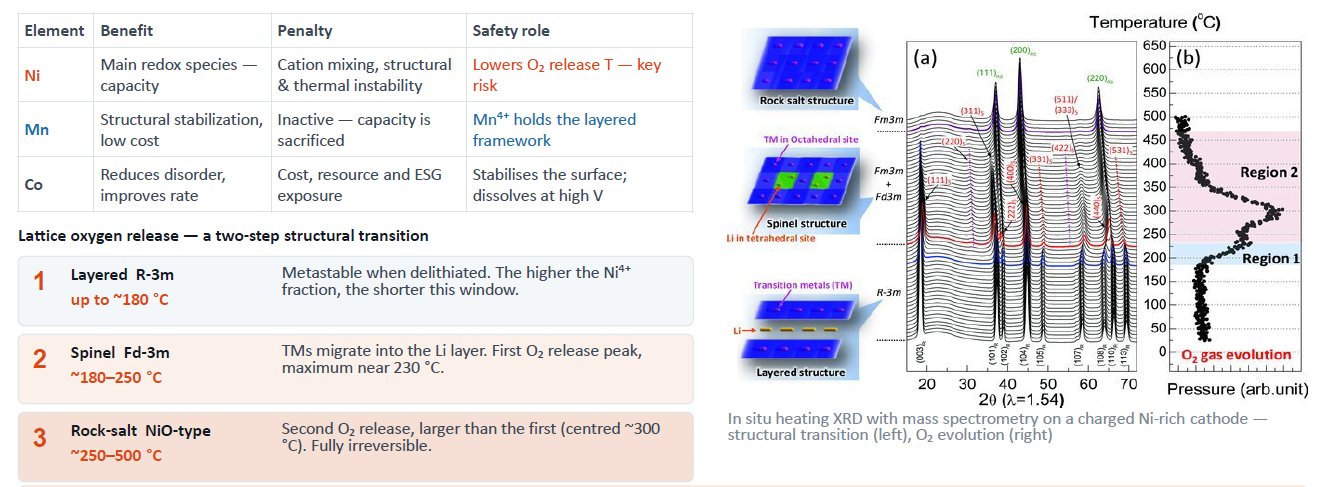

Ni²⁺（0.69 Å）与Li⁺（0.76 Å）尺寸相近，因此阳离子混排和结构不稳定性随镍含量增加而加剧。这一权衡是化学本质所决定的——仅靠成分调整无法解决。
关键点：提高Ni含量同时降低相变起始温度和释氧温度。更高能量密度电芯起始于更小的T轴裕度——这才是高镍安全设计的核心难点，而非容量衰减。
NCM成分设计——划分过渡金属的作用
Ni承载产能，Co结构有序与导电，Mn·Al稳定性——成分设计是三者间的分配问题
阴极问题最终表现为阳极失效

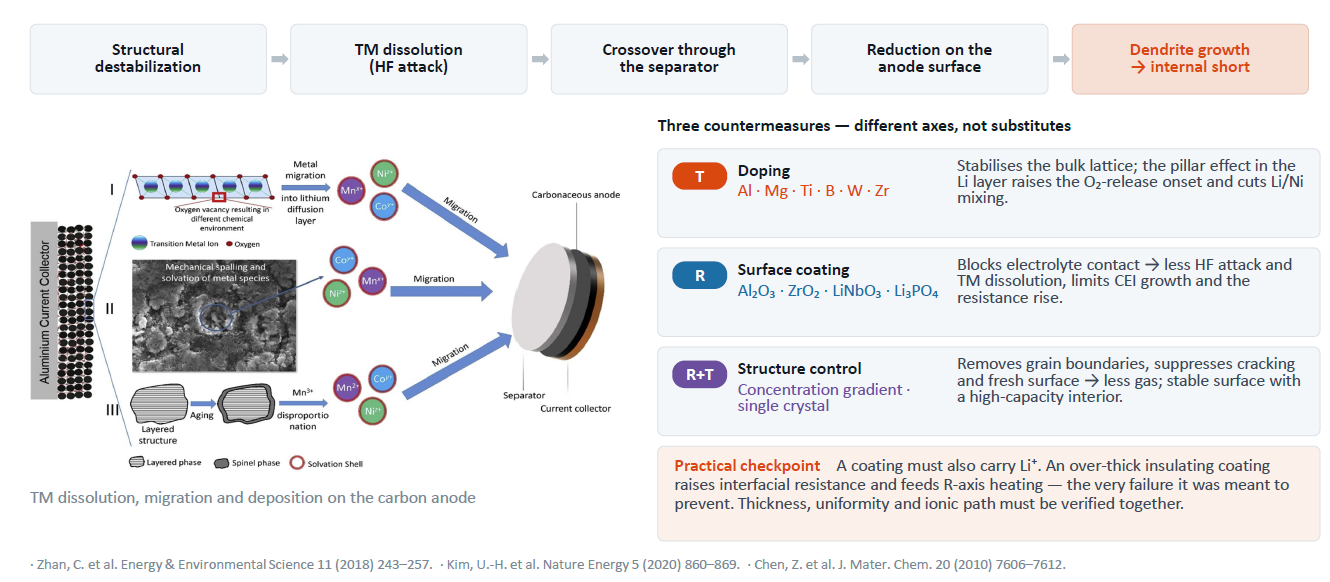

溶解的过渡金属穿过隔膜，在阳极表面被还原，局部破坏固体电解质界面(SEI)，并成为枝晶的成核位点——这是阴极退化演变为内短路的主要途径。

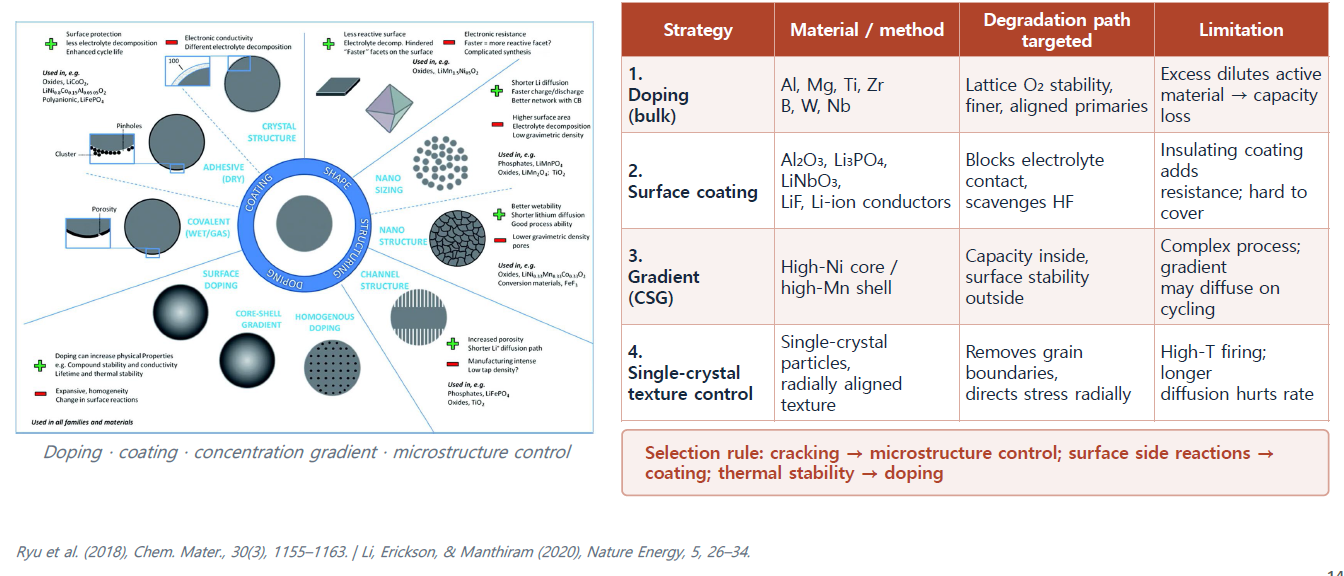

高镍正极的四种稳定化策略
每种策略针对不同的衰减路径，因此混合策略是常态——根据实际需要阻止的衰减类型来选择
阳极材料

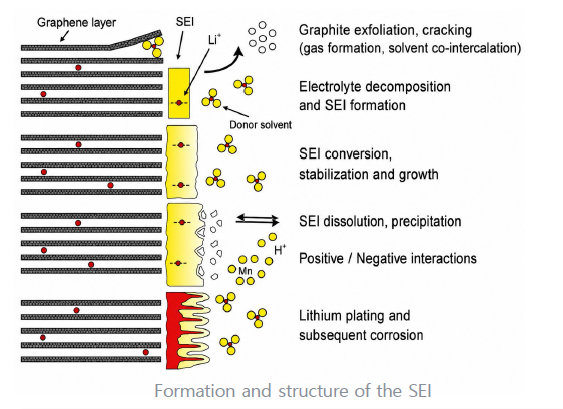

SEI——保护电芯的层，也是最先失效的层
SEI抑制副反应——但在90–120 ℃会放热分解：热失控的第一个触发因素
稳定SEI的作用
► 阻断活性材料/电解液接触 → 减少分解
► 传导Li⁺，阻隔电子（离子导体/电子绝缘体）
► 防止溶剂共嵌入导致石墨剥落
► 均匀化Li⁺通量 → 抑制局部过电位和析锂
SEI破裂后的后果
► 约90 ℃以上放热分解 → 电芯自加热超过120 ℃
► 未受保护的石墨化锂与烷基碳酸酯反应

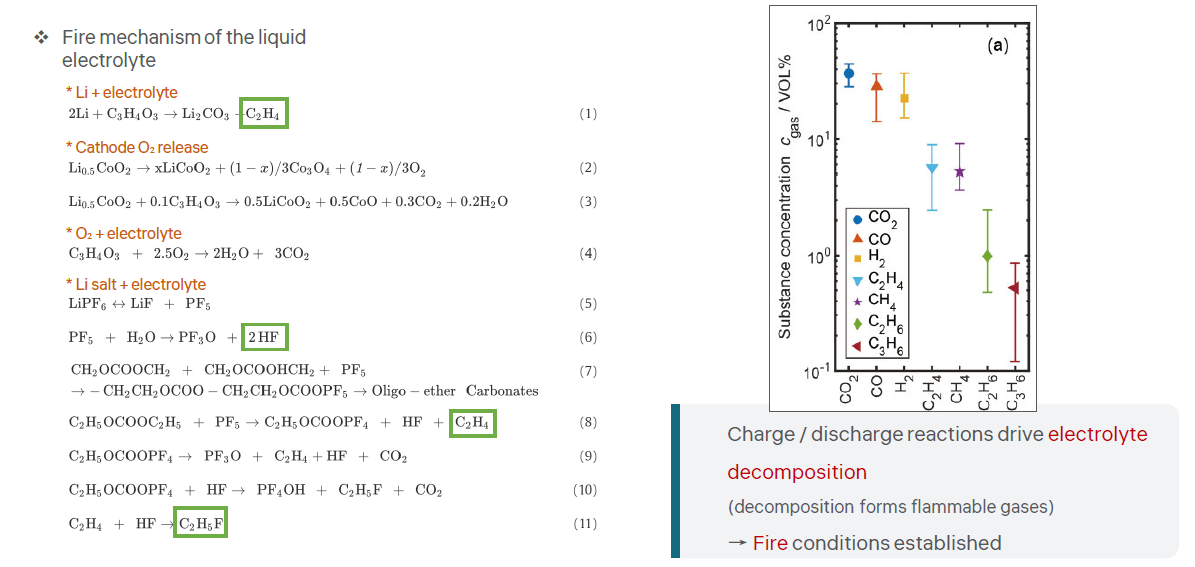

► 产生可燃气体（C₂H₆、CH₄、C₃H₆）以及CO₂、H₂O、HF
► SEI利用Li重新生成 → 不可逆容量损失累积
► SEI越厚 = 界面电阻越高 → R轴加热更快
阳极首先反应——镀锂使触发温度降低
SEI在90–120 °C附近分解是电池中最早的放热反应。快速或低温充电时镀出的金属锂会在更低的温度范围内与电解液反应。
析锂——最强的单T轴因素
当析锂优先于嵌入时
► 快充：锂扩散滞后于电子供给>负极电位<0 V。低温充电：石墨固相扩散系数骤降>表面堆积。过充、低N:P比、极片错位。SEI不均匀使锂通量集中于缺陷处
为何关乎安全
► 金属锂与SEI下方的电解液反应
起始点·DSC中，去除析出的锂后，低温放热峰消失。枝晶>刺穿隔膜>内短路。死锂：容量损失与内阻上升并存
电解质·隔膜
SEI分解——气体和热量开始产生之处

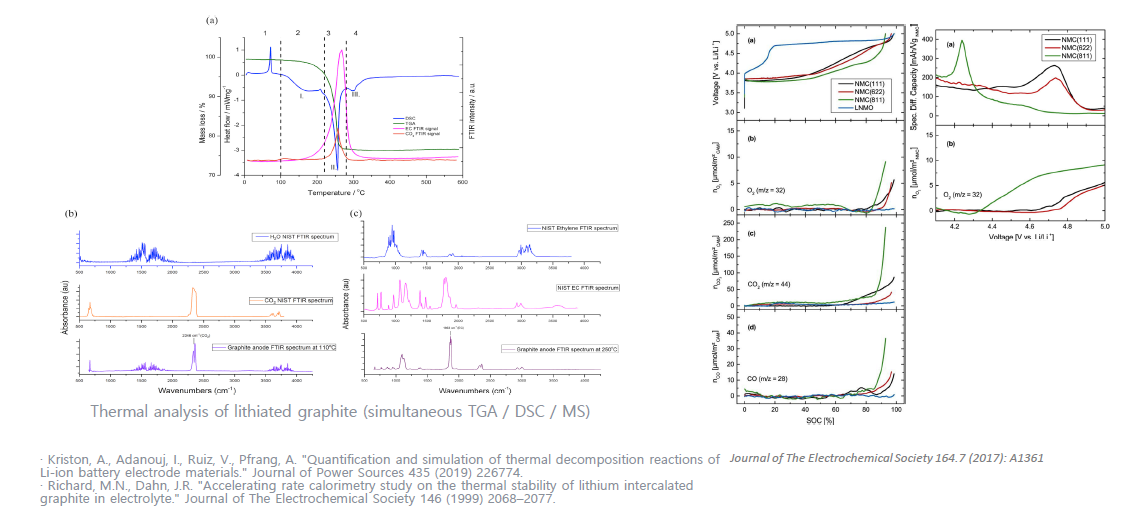

对锂化石墨的TGA-MS分析显示，SEI在110 ℃分解，并在250 ℃出现急剧放热——早于正极O₂释放（180 ℃~）

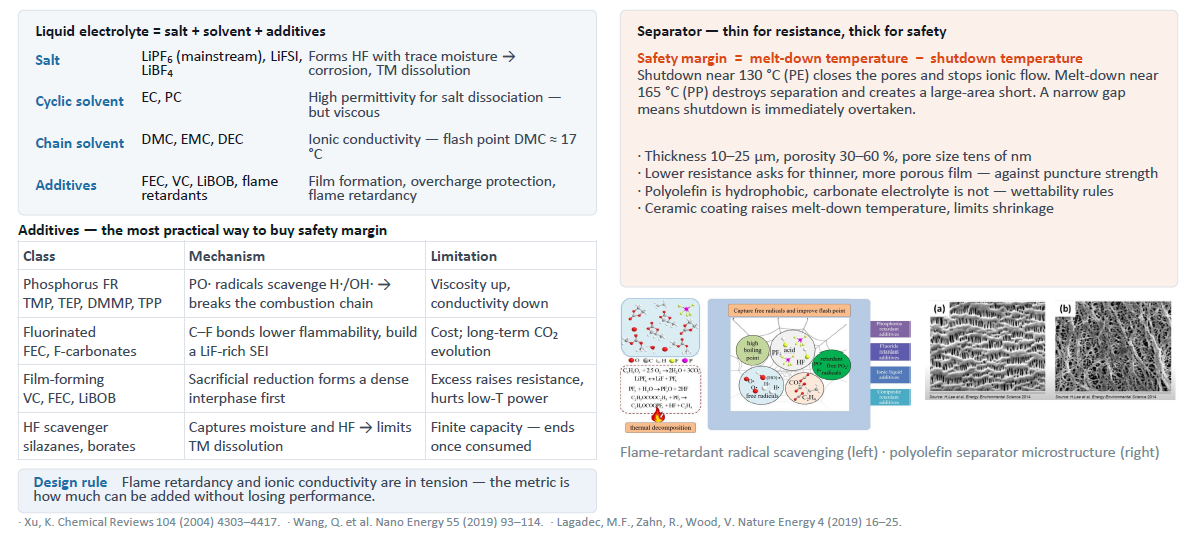

液态电解液——电池内部的燃料
燃料与最后一道物理屏障
单一溶剂无法同时满足高介电常数与低粘度，因此链状碳酸酯不可避免——而它们恰恰是低闪点元器件。性能与安全在配方阶段发生冲突。
移除燃料是真正的解决方案——同时引入新变量
消除有机溶剂可解决易燃性问题。界面电阻、堆叠压力以及固态电解质本身的热/化学稳定性取而代之，成为主导安全变量。
原因、贡献轴、对策一页搞定

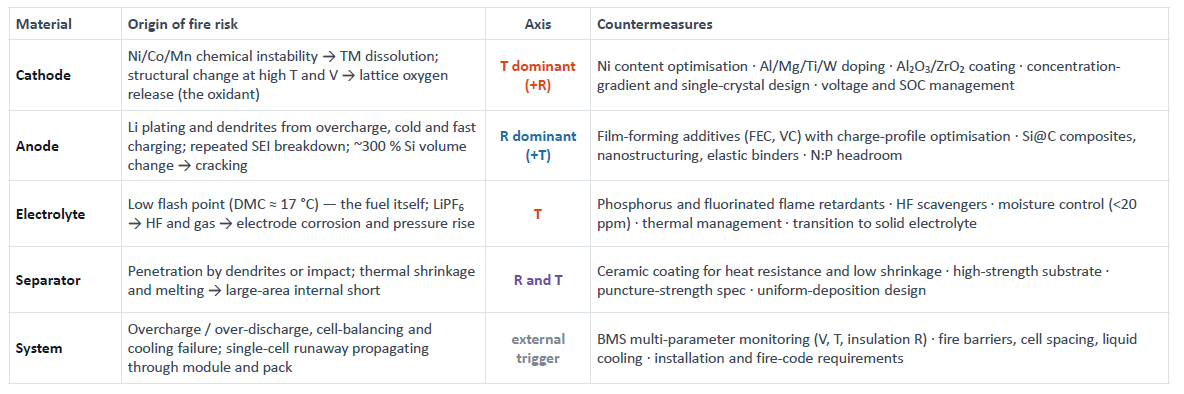

按轴对每种降解模式进行标记，可将一系列对策转化为优先级顺序:R轴措施减少局部加热，T轴措施恢复热容。
如何解读：不同轴上的对策是添加剂，不可互换。完全由R轴措施构建的方案不会改变起始温度——反之亦然。
