8月6日，在由上海有色网信息科技股份有限公司（SMM）主办的2026 SMM锌业大会-热镀锌发展与技术革新论坛上，唐山锌乐鑫达机械制造有限公司总经理 马树森围绕“批量热镀锌工艺&热镀锌层表面质量缺陷、成因及防控”的话题展开分享。
热镀锌层表面质量缺陷、成因及防控体系
热镀锌层质量定义“3+1”法则
核心：表面质量缺陷图谱、成因与防控
漏镀、锌瘤/锌渣、流痕、黄汤/变色、爆皮/起皮、烧灰、粗糙
量化检验：锌层厚度、上锌量与均匀性
终极验证：结合强度与耐腐蚀性能
争议仲裁方法：“称量法”与“硫酸铜法”解析
质量检验全流程与标准索引
热镀锌层质量定义：“3+1”法则
核心原则： 镀锌层质量 = 结构 + 厚度 + 耐蚀 + 外观
1. 金相结构合规：
排序： 钢基体 → Γ相（ Gamma ） → δ₁相 (delta 、Zn-Fe合金层) → ζ相（ zeta ） → η相 (eta、纯锌层)；
要求： 必须含有δ₁+η相，且η相厚度＞20μm，合金层占比≤80%。
2. 厚度达标且均匀：
局部厚度： ≥85μm (典型件，按GB/T 13912)。
均匀性： 变异系数 阈值 < 15%。
3. 通过耐腐蚀测试：
标准： NSS 1000h测试无红锈（不是白锈）。
关键测试条件（合规性校验点）
溶液 ：5% NaCl（±1%），pH 6.5–7.2（35℃下校准）。
环境 ：35±2℃恒温，沉降率 1.0–2.0 mL/(80cm²·h)，连续喷雾无中断。
判定时效 ：试验结束后 24 小时内清洗、干燥并评级，红锈面积>0.1% 通常视为不合格 。
该指标是 可靠性准入凭证 而非寿命承诺；若用于招投标或质保，需确认报告由具备 CNAS/CMA 资质 机构出具，并明确“无红锈”的判定标准（如 GB/T 6461 评级）。
4. 表面无功能性缺陷：
允许： A级流痕。
杜绝： 漏镀、爆皮、影响装配的锌瘤。

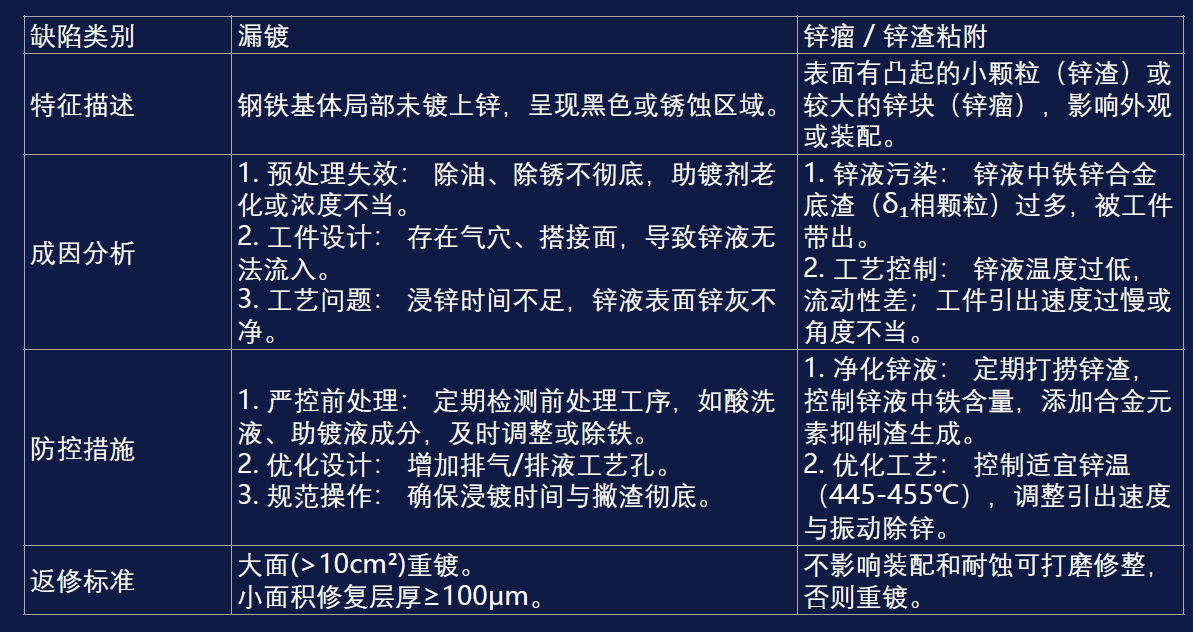

表面质量缺陷图谱（1/3）：漏镀与锌瘤/锌渣

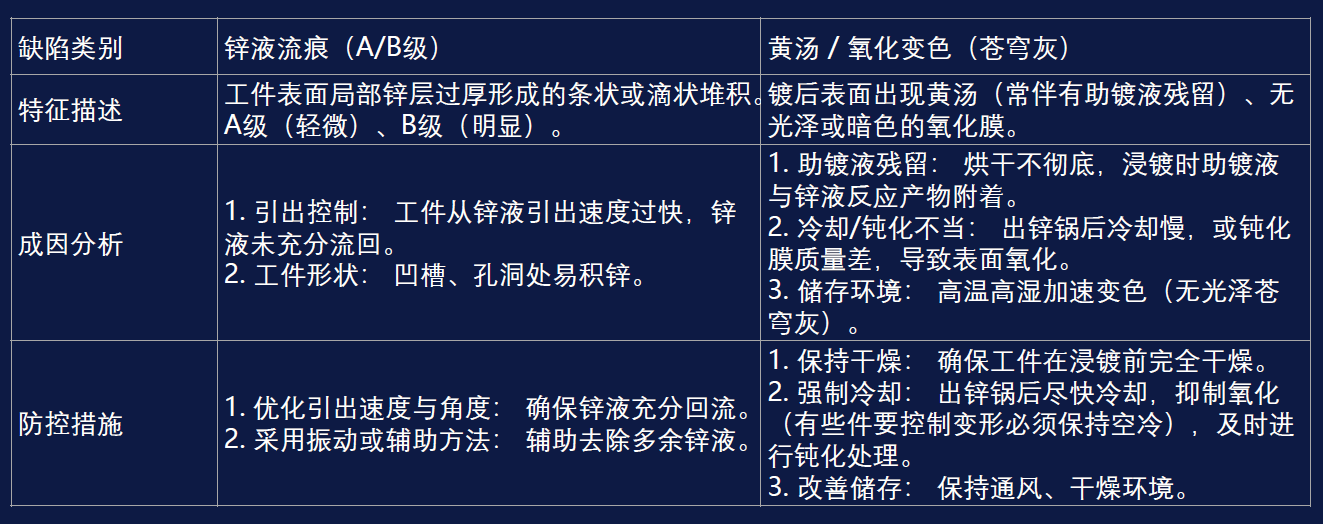

表面质量缺陷图谱（2/3）—— 流痕与黄汤/变色

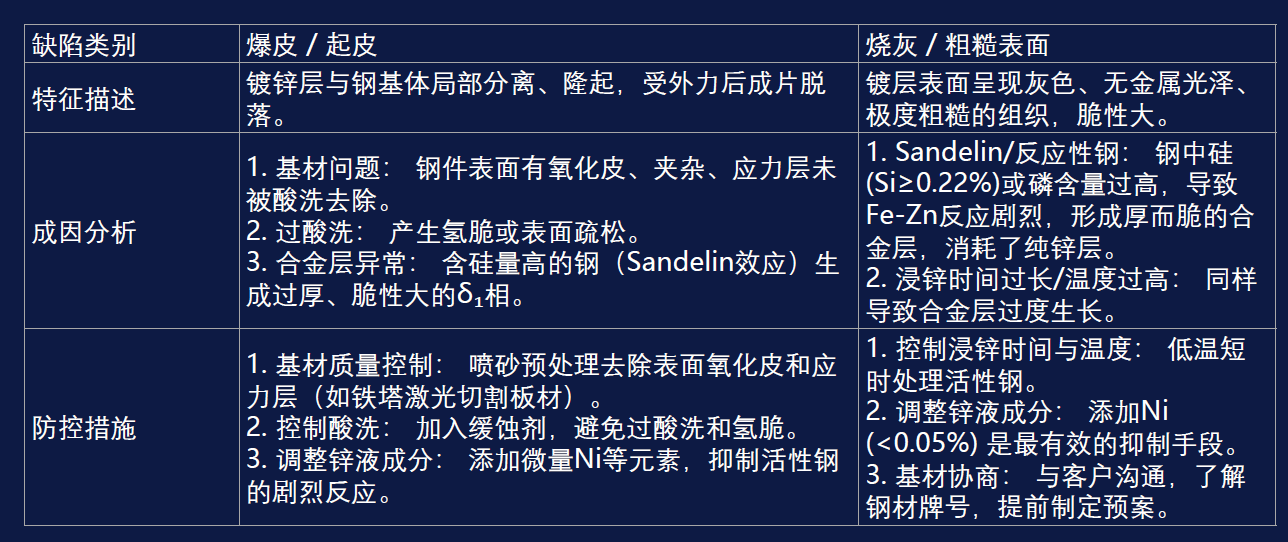

目录4：表面质量缺陷图谱（3/3）爆皮与烧灰
目录5 量化检验——厚度与均匀性
检验核心指标：
平均厚度： 代表整体防腐能力。
最小局部厚度： （关键） 任何一点的防腐短板。
厚度均匀性： CV值 < 15%，保证全生命周期一致。
边角覆盖厚度： 易腐蚀薄弱点，必须重点监控。
检验方法对比：
磁性测厚仪： 快速、非破坏、现场适用。校准后精度可靠。
金相显微镜法： 精确、可观察结构，但破坏性、效率低，用于失效分析。
称重法（上锌量）： 仲裁用，测量单位面积锌层平均重量，换算厚度。
常见问题： 边角覆盖不足（由于尖角效应或锌液流动性差）。
上锌量检验： 测量单位面积锌层重量（g/m²）。上锌量(双面) ≈ 厚度(μm) × 7.2。重点考察不同部位锌量差异。
目录06：终极验证：结合强度与耐腐蚀性
一、结合强度 (附着力)
1、检验方法： 弯曲试验 (GB/T 26989)，压弯或缠绕至规定直径，镀层不开裂、不脱落。
2、本质： 考核合金层(δ₁相)与钢基体的冶金结合质量，出现爆皮/脱落即不合格。
二、耐腐蚀性能
1、检验方法： 中性盐雾试验 (NSS) (ISO 9227)。
2、核心指标：
（1）抗红锈时间： （最终验收核心） 出现红锈前的持续时间。标准件≥72h，高要求件>1000h（红锈≠白锈）。
（2）抗白锈能力： 考核钝化膜及纯锌层保护能力。
（3）镀锌层孔隙率： 从表面到钢基体的微观通道，决定红锈出现快慢。孔隙率与厚度、相结构直接相关。
3、耐候性评估： 基于NSS数据，结合服役环境（C1-C5）预测寿命，比单纯盐雾时间更科学。
目录07 争议仲裁方法“称量法”与“硫酸铜法”
一、 称量法（脱锌法）—— 上锌量/平均厚度仲裁
1、地位： 最终仲裁方法 (GB/T 13825, ISO 1460, ASTM A90)。
2、原理： 用化学退镀液完全溶解镀层，称量溶解前后重量差，计算单位面积锌层重量。
3、核心优势： 原理绝对，不受基体磁性、表面粗糙度、边缘效应干扰，无可争议。
注意： 破坏性试验，贵重/数量少的工件慎用。
二、硫酸铜法 —— 均匀性/最小厚度仲裁(争议性)
1、地位： 传统但争议大的均匀性检验方法。
2、原理： 将试件浸泡在硫酸铜溶液中，通过化学反应将锌置换为铜。观察规定次数后是否出现亮红色的漏铁点。
3、核心争议点：
（1）局限性： 只反映最薄点的厚度是否低于某个相对阈值，不能给出绝对厚度值。
（2）干扰因素： 溶液浓度、温度、试件表面光洁度、合金层结构均影响终点判定，重现性差。
现代趋势： 带钢连续热镀锌中，逐渐被精准的磁性测厚仪配合CV值统计和X射线荧光（XRF）测厚所取代，吊镀生产中尚无有效新措施。
目录08 全流程质量检验标准索引
外观： ASTM A123 视觉标准
厚度： GB/T 13912-2020 (核心) / ISO 1461
上锌量： GB/T 13825, ISO 1460
结合强度： GB/T 26989-2011
均匀性： GB/T 13912 (硫酸铜法参考)
耐蚀： ISO 9227 (NSS)
漏镀修复： GB/T 9793 (热喷涂锌), ISO 3549 (富锌涂料)
日常必检项： 均匀性、上锌量、结合强度（弯曲试验）。

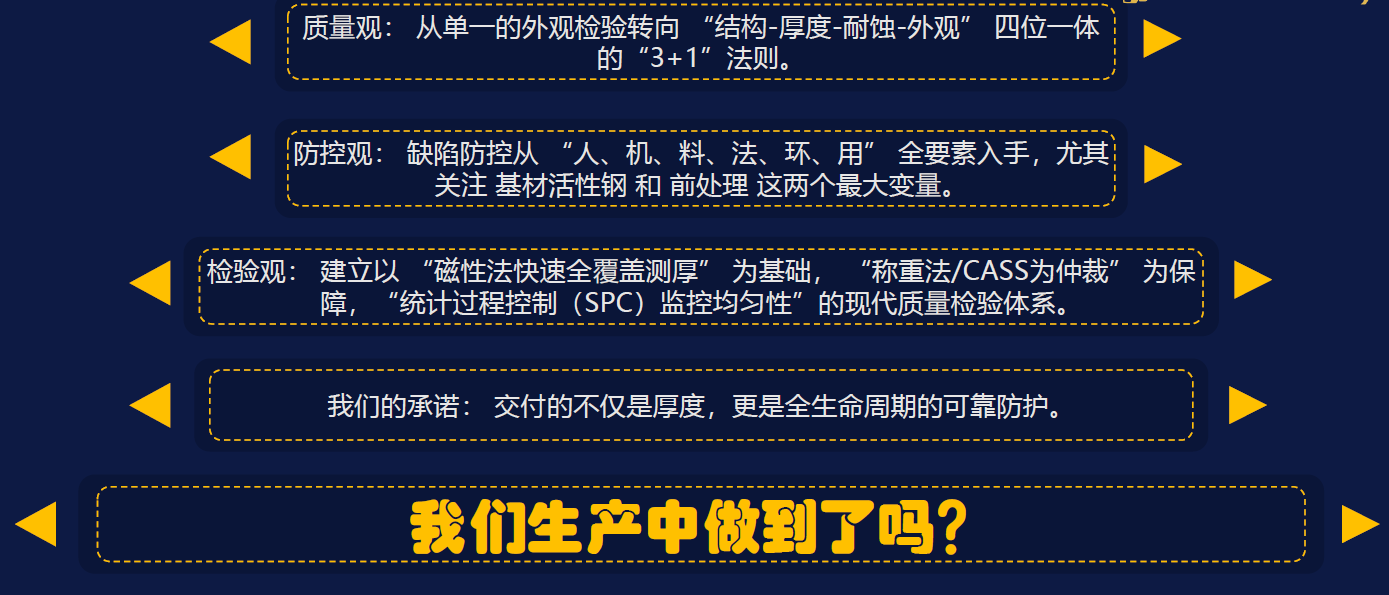

核心结论总结：
热镀锌层质量的核心在于满足“3+1”法则（结构、厚度、耐蚀、外观），并通过一个从快速检验、常规检验到最终仲裁检验的严谨体系来保证。其中，以“称量法”为厚度/上锌量的最终仲裁，而耐蚀性是终极验收标准。表面缺陷的防控需从设计、基材、工艺全流程入手。
“3+1”法则必须作为整体执行。外观、厚度、结构任何一项“硬伤”，都无法通过其他项的优异表现来弥补。这就是“3+1”法则中“4”存在（即三项核心+一项基础）的逻辑闭环。
当前批量热镀锌生产中的四类核心弊端
1. 设备崇拜——本末倒置
本质是用“高配硬件”掩盖“工艺软肋”。设备应服务工艺，而非让工艺削足适履去迁就设备。忽视工艺根基，再先进的设备也是摆设，极易造成“一流的设备，三流的产品”。
2. 合金依赖——管理懒惰
将锌基合金视为“万金油”，本质是放弃对锌液成分、温度和时间等基础工艺的精准控制，企图用添加剂一劳永逸地解决所有外观和质量问题，这是典型的技术懒惰和成本陷阱。
3. 辅剂神话——毒性依赖
迷信助镀剂、钝化剂等辅剂“无所不能”，极易陷入过度化补加的恶性循环，不仅增加成本，更可能掩盖前道工序缺陷（如酸洗不净），造成镀层假性合格，实则是质量隐患。典型的就是把前处理做成了“乱汤”、把锌液熬成了“八宝粥”。
4. 大模型迷信——照搬答案
依赖大模型分析问题是误把“知识检索”当“工程经验”。大模型无法感知现场刺鼻的烟尘、锌液黏度的微妙变化等复杂工况，给出的答案往往隔靴搔痒，脱离实际。迷信它，会废掉自己分析真问题的能力。
一句话总结：这四种现象的共性，是用战术上的“伪勤奋”（砸钱、加料、问AI），掩盖战略上的“真懒惰”（不愿或者不会深究工艺基础、不肯或没能力下现场处置）。
热镀锌生产未来的三个岗位
1. 融会贯通：核心是“人机协作”而非“机器换人”
技术负责人与AI大模型的关系不是替代，而是增强。人的实战经验是决策兜底，大模型负责数据驱动分析，共同构成“高文化门槛”的智慧大脑。
2. 爱岗敬业：一线岗位极端精英化
“锌锅岗位工”被明确要求兼具务实与分析能力，不再是执行简单重复劳动的普工。这预示着基层操作岗将进化为“现场技术专家”，直接过滤了纯体力劳动者。
3. 团队精神：组织架构极简且高度服务化
生产流程被压缩为“决策（技术负责人）— 执行（锌锅工）— 资源保障（协作负责人）”三点。协作岗的核心任务是为精准作业扫除一切障碍，确保高价值人才能全时段专注。
一句话总结：未来的工厂不再被人海左右，但需要能驾驭AI的极少数决策者、能思考的一线工匠，以及极度精准的资源保障。
