8月6日，在由上海有色网信息科技股份有限公司（SMM）主办的2026 SMM锌业大会-锌盐氧化锌及锌二次资源发展论坛上，青岛科技大学橡塑材料与工程教育部重点实验室主任 于立东围绕“橡胶密封制品氧化锌作用机理及减量应用研究”的话题展开分享。
氧化锌简介
（1）是橡胶硫黄硫化体系最常用的活性剂。
氧化锌 5+硬脂酸 2
（2）卤化橡胶CR、BIIR等，均可采用氧化锌硫化。
氧化锌 5+氧化镁 4
（3）氧化锌常做发泡剂的活性剂
纯AC的分解温度约200一21O度，与ZnO等量复配为180度，与硬脂酸锌复配为165度，再加入少量尿素可降低至145度
（4）氧化锌在陶瓷领域、压电材料、吸波材料、医药、化妆品、动物饲料都有应用

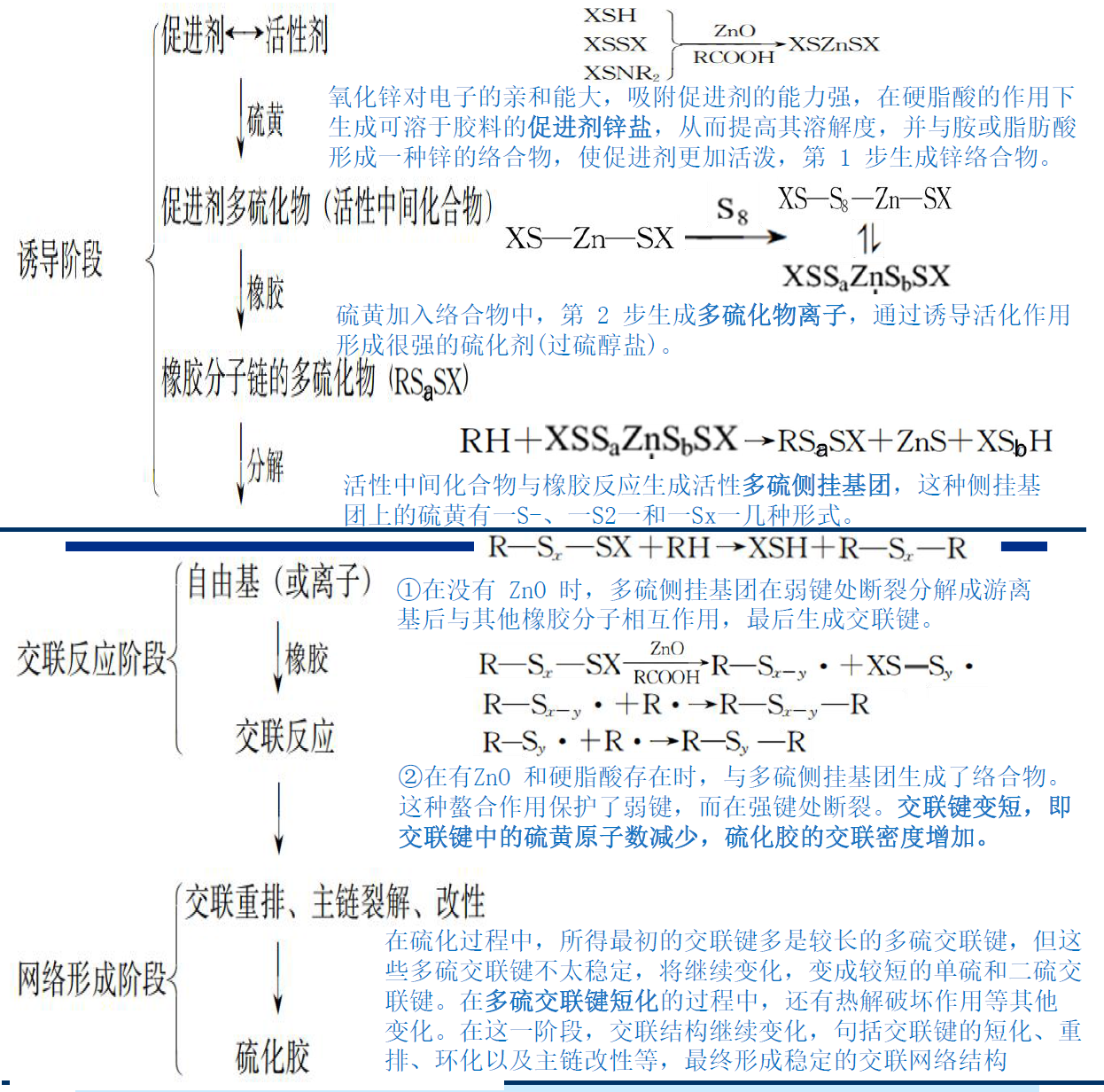

氧化锌在橡胶硫化中起的作用
氧化锌的主流生产工艺原理
氧化锌常见生产方法有火法和湿法两种。其中火法还分为直接法和间接法两种。
一、直接法的生产工艺：
以锌精矿为原料，经高温氧化焙烧脱除其中的铅、镉、硫等杂质后，加入煤（做还原剂）并压制成团，再在炉内高温还原，使挥发出的锌蒸气与引入空气中的氧气氧化生成氧化锌。直接法氧化锌的产品质量除与所用工艺和锌精矿的质量有关外，还与煤的质量有关，因挥发出的锌蒸气直接受到煤燃烧产物的影响。直接法工艺生产出的氧化锌含量一般在90%~95%之间。
二、间接法的生产工艺：
将锌渣或锌锭置于耐高温坩埚内加热至600~700℃熔融后，使其在907℃(通常在1000℃左右)的高温下转换成锌蒸气，在导入热空气对其进行氧化，生产的氧化锌经过冷却、旋风分离后，用布袋将细粒子捕集，这样得到氧化锌即间接法氧化锌。间接法间接法氧化锌的产品质量与使用的锌渣和锌锭原料重金属含量直接影响产物的重金属含量。间接法工艺生产出的氧化锌含量
为99.5%~99.7%。
三、湿法的生产工艺：
湿法工艺分为：酸法和氨法。酸法生产氧化锌是以硫酸锌或氯化锌为原料，经去除杂质，加入碳酸钠溶液，生成碱式碳酸锌沉淀，经过漂洗、过滤和干燥，将制得的干粉焙烧得到的氧化锌。所制得的氧化锌具有较大的比表面积，称其为活性氧化锌。
氨法生产氧化锌是以次氧化锌为原料，加入氨水在一定温度下浸取一小时，加入一定比例的碳铵反应两小时，加入硫化钠除杂后加入金属锌粉置换，将置换出的金属及混合盐经过滤全部除掉，最后经过蒸发焙烧得到氧化锌。
随后，他还将间接法氧化锌与活性氧化锌进行比较，间接法氧化锌一般是球形，比表面积小；活性氧化锌一般呈现多孔状，比表面积大，通常是间接法氧化锌的10倍左右。
此外，他还作了NR橡胶中间接法氧化锌与活性氧化锌的比较、SBR、BR橡胶中间接法氧化锌与活性氧化锌的比较、CR橡胶中间接法氧化锌与活性氧化锌的比较、NBR橡胶中间接法氧化锌与活性氧化锌的比较等不同的实验数据展示。

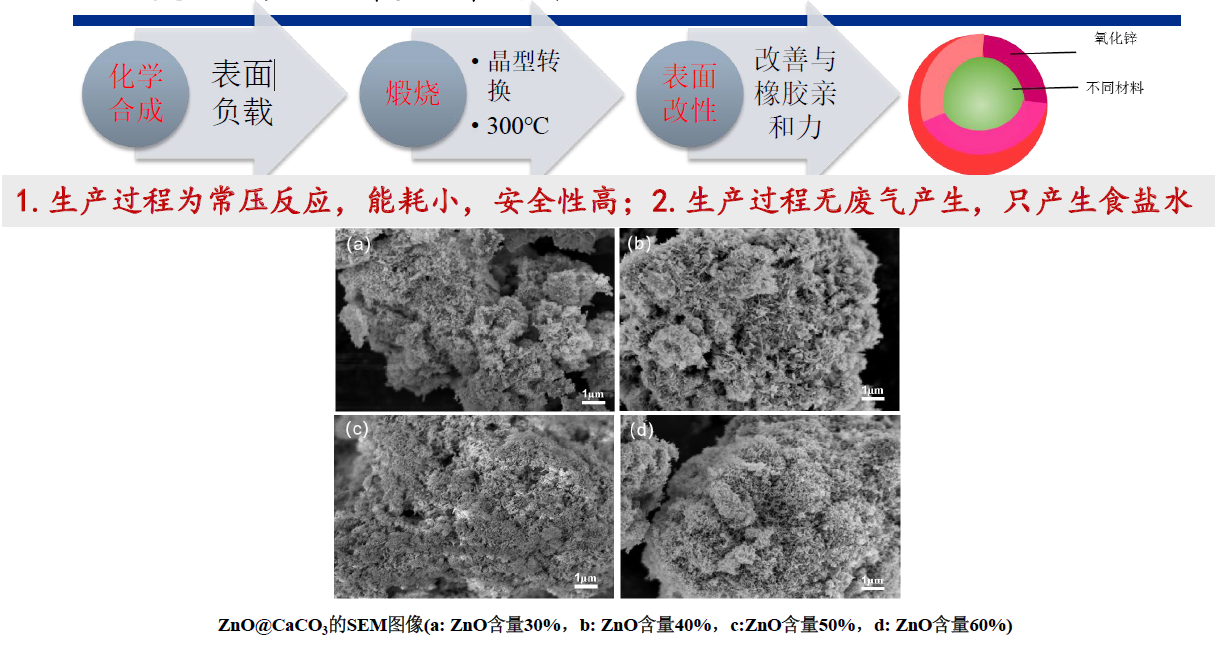

核壳结构活性氧化锌制备

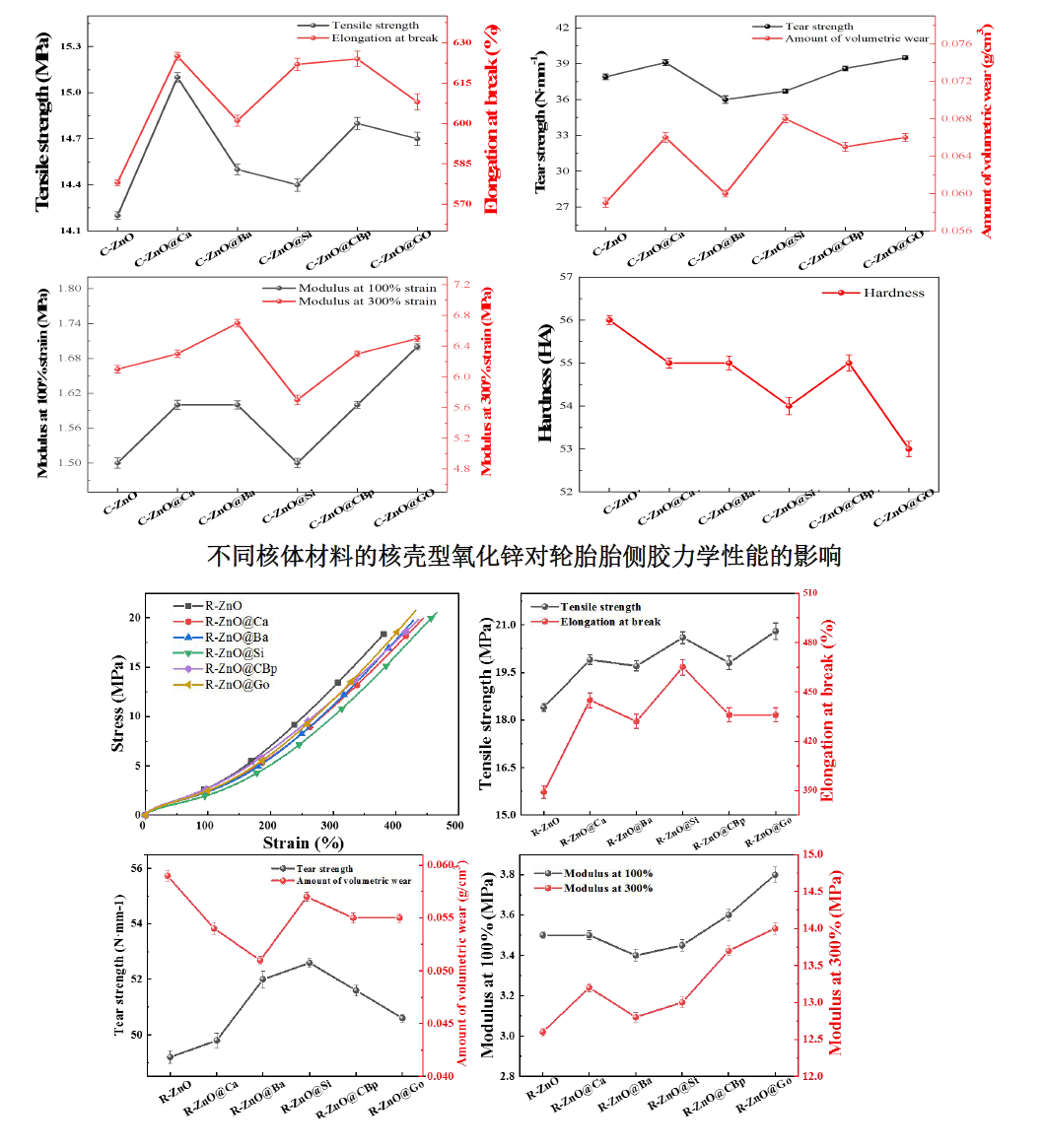

不同核体材料的核壳活性氧化锌对胎侧胶性能的影响
结论
1. 从初步实验室数据看，活性氧化锌等量替代间接法氧化锌，对常规物性没有明显影响，可降低产品锌含量，并降低成本;
2. 同等含量活性氧化锌与对比样品没有明显差异:
3. 不同核体材料制备的活性氧化锌对胶料性能影响有差异。
