8月6日，在由上海有色网信息科技股份有限公司（SMM）主办的2026 SMM锌业大会-锌盐氧化锌及锌二次资源发展论坛上，钢铁研究总院有限公司正高级工程师 郭玉华围绕“全球钢铁工业中的锌物质流分析与含锌尘泥的资源化利用”的话题展开分享。
钢铁工业中有多少锌？
钢铁上镀了多少锌？每年可回收多少锌？
中国锌产量在1970年才超过10万吨，1970~2025年54年间中国累计锌产量14258.41万吨，按50%产量用于钢铁镀锌静态考虑，我国镀锌钢铁中携带的锌就超过7129.2万吨。
如果按照10年内镀锌钢铁产品不会报废考虑，近十年我国锌的累计产量为6556.2万吨，镀在钢铁上的锌量超过3278.1万吨。
简单表述就是：今年钢铁工业可以回收的锌量，是过去每一年的镀锌钢铁，由于不同的原因在今年进入到钢铁再生环节所携带的锌量之和。

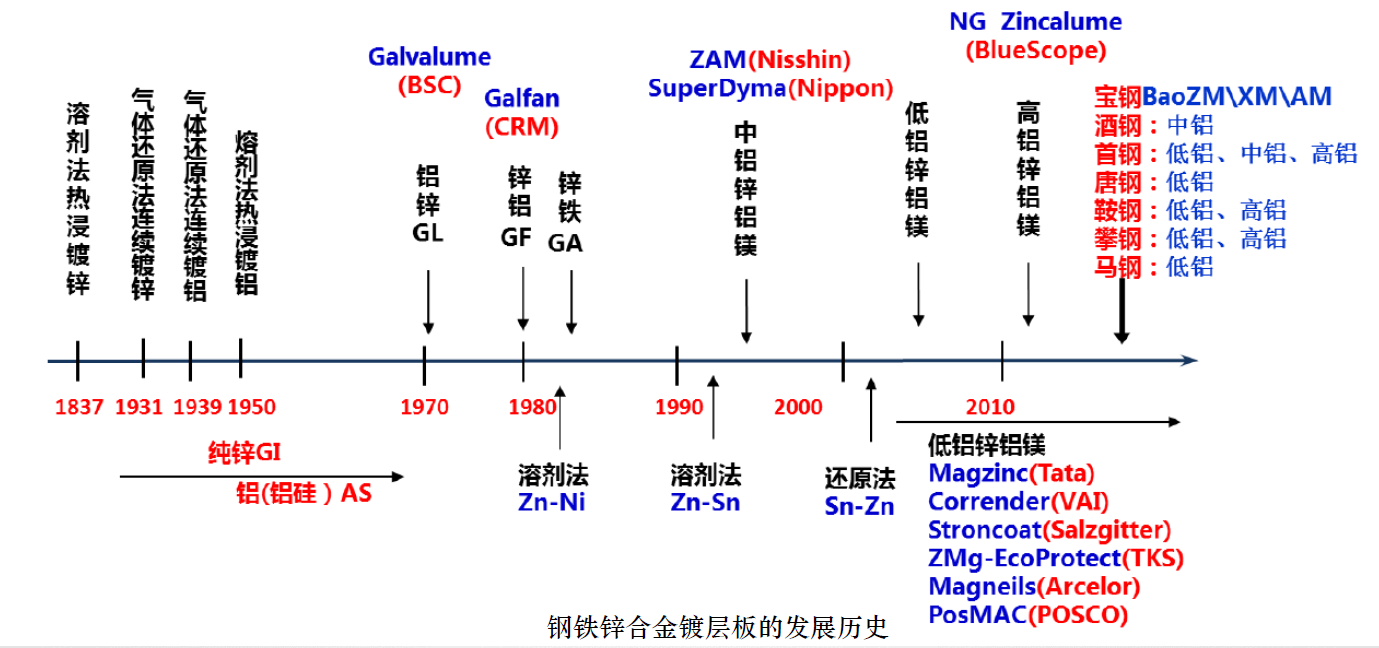

随后，他还介绍了镀锌层厚度与镀锌钢材使用寿命的关系，镀锌钢板镀层厚度与使用年限之间的关系以及报废回收的比例等的情况。此外，他还介绍了我国废钢中的锌资源量数学模型，根据模型计算2025年我国随镀锌钢铁产品报废的锌的量最少将在100万吨以上，且未来呈现不断增加的趋势。因此，可以说：镀锌废钢将成为未来锌再生行业一个非常重要的资源来源。
物质流新动向
如果按照10年内镀锌钢铁产品不会报废考虑，近十年全球锌的累计消费量为13674.6万吨，镀在钢铁上的锌量超过6837.3万吨。
以光伏发电为例，每GW光伏电站约消耗2.6~3.5万吨镀锌钢铁产品。2025年除中国之外全球光伏安装196.1GW，消耗至少600万吨镀锌钢材，这些钢材携带的锌金属量超过30万吨。
2025年，我国汽车出口709.8万辆，同比增加21.1%
从钢铁工业中锌物质流的角度看，出口汽车的增加隐藏着镀锌钢材的全球流动增加，按2025年出口汽车推算，大约有8.46~9.23万吨锌随着汽车出口到全世界。
钢铁工业中的锌到哪儿去了？
除了镀锌废钢携带的锌，在钢铁工业中还有被大家忽略的一个锌的来源：高炉-转炉长流程钢铁生产使用的原料。
高炉内锌危害：炉内和管道结瘤、炉衬破坏、风口上翘或破损、焦比上升、粉化率增加、透气性下降。
分析结果表明，当前国内高炉-转炉钢铁生产每年由铁矿石、煤炭、焦炭等原料使用引起的锌物质流超过30万吨，这些锌有超过14万吨富集到含锌尘泥中通过各种再生工艺进入到社会当中使用。
钢铁工业中的锌如何资源化利用？
从热镀锌灰、锌渣中回收锌的工艺比较多，锌渣可以用来生产锌粉和氧化锌。主要存在的问题是铅的问题。
锌灰可以用于生产氯化锌、硫酸锌等锌盐，热镀锌锌灰的回收主要问题是氯的问题。

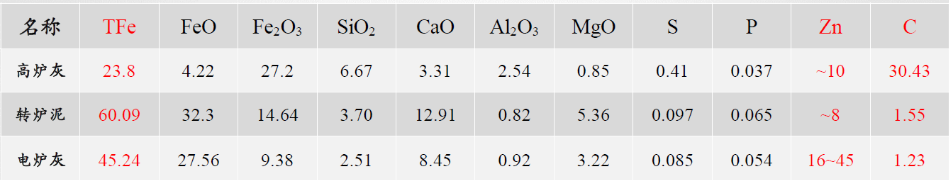

含锌尘泥的成分
另外：一般高炉灰中常含有一定量的K、Na、Pb、In等；
一般电炉灰中常含有Pb、Ni、Cu、Cr等；
含锌尘泥中其他金属元素含量取决于钢铁冶炼使用的原料。
电炉灰、高炉灰、转炉灰泥危废的问题
含锌尘泥渣的成分不同，再生工艺和产品也不同，目前工艺种类非常多。
随后，他还介绍了几个处理工艺，包括威尔兹（Waelz）工艺、OXY-CUP工艺、转底炉工艺（RHF）等，其中，威尔兹工艺设备简单，技术成熟。但该工艺能耗高，回转窑内易结圈，生产运行的稳定难度大；处理规模有限，单窑年处理能力一般在10万吨以下。最大规模为：18万吨/年/座。目前国内锌冶炼行业和钢铁厂含锌尘泥资源化利用领域建设最多的工艺。总数超过100条，年处理含锌物料超1000万吨。
OXY-CUP工艺是德国蒂森--克虏伯钢铁公司开发的一项旨在处理钢铁制造过程中产生的粉尘、污泥、炉渣以及炉垢等含铁、碳副产品的工艺。
此外，他还介绍了氧气侧吹工艺、Hismelt工艺、高炉主沟高温熔融还原处理工艺、Zinmetal—自主开发工艺等工艺的情况。其中，氧气侧吹工艺开发之初是用于湿法锌
冶炼工艺中的锌浸出渣，也有钢铁行业从业者尝试引入处理含锌尘泥；Hismelt工艺是一种实现商业化的非高炉炼铁工艺。无需造块工艺，原料适用性强。目前尚无用于处理钢厂含锌尘泥的示范；
高炉主沟高温熔融还原处理工艺实质上是利用高炉铁水的显热对钢铁联合企业的中低品位的含锌沉泥进行富集的过程。富集产物一般达不到直接使用的含量，还需要进一步进行富集处理；Zinmetal—自主开发工艺是根据国内钢铁工业现状，开发出的配套中小型钢铁企业的含锌尘泥处理工艺，处理规模：3000~30000吨/年可配套200万吨到500万吨钢铁产量规模企业。
小结：
当前我国钢铁生产每年带来的锌资源量已经超过100万吨，镀锌废钢已经并将成为未来中国锌再生行业一个非常重要的资源来源。
钢铁工业中含锌尘泥的资源化利用工艺非常多，可经次氧化锌再生成锌锭、氧化锌、锌盐等。选择合适的回收工艺，尽可能将含锌物料中的有价元素全部回收利用，热能充分利用是含锌尘泥资源化利用的关键。
